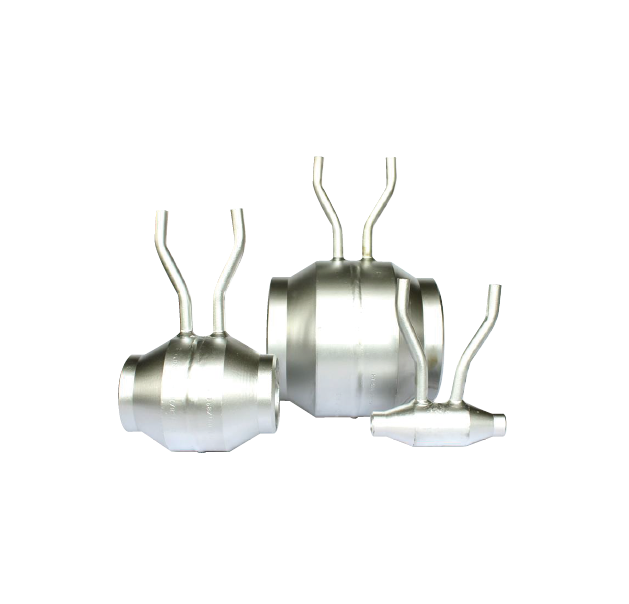

喷嘴流量计
喷嘴的压力损失较少,因而节约能源,比较坚固耐用,适合高温高压流体。广泛使用在电力、化工等行业的蒸汽流量测量中。本公司经常生产的有ISA1932喷嘴(俗称标准喷嘴)、长径喷嘴。其设计制造均符合国际标准ISO5167或国家标准GB/T2624的规定。
产品详情

与孔板相比,喷嘴的压力损失较少,因而节约能源,比较坚固耐用,适合高温高压流体。

广泛使用在电力、化工等行业的蒸汽流量测量中。本公司经常生产的有ISA1932 喷嘴(俗称标准喷嘴)、长径喷嘴。其设计制造均符合国际标准ISO5167 或国家标准GB/T2624 的规定。

⑴ISA1932 喷嘴(标准喷嘴)

标准喷嘴采用角接取压(环室取压和单独钻孔取压两种)

标准喷嘴与标准孔板相比,压力损失小,耐高温、高压、性能稳定、寿命长。喷嘴是由垂直轴线的入口平面部分A,圆弧形曲面B 和C 的收缩部分和圆筒形喉部E 以及为防止边缘损伤所需要的保护槽F 组成。

使用条件:DN:50~500;β:0.3~0.8;ReD:2³104~107

流出系数的不确定度±0.8%~±1.2%

因使用压力和温度的不同,常用的结构见图



1.前环室 2.标准喷嘴 3.垫片 4.紧固螺母 5.垫圈 6.后环室 7.垫片 8.法兰 9.双头螺栓 10.管道

角接(环室)取压标准喷嘴结构与安装示意图

(DN≤400,PN≤2.5MPa)


1. 螺栓 2.垫片 3.标准喷嘴 4.法兰 5.螺母 6. 管道

角接(单独钻孔)取压标准喷嘴结构与安装示意图

(DN≤500,PN≤2.5MPa)



角接(环室)取压标准喷嘴结构与安装示意图

(DN≤400,PN≤10MPa)



1.前直管段 2.正取压法兰 3.正取压管4.垫 5.标准喷嘴6. 垫片7.负取压法兰8.负取压管9.后直管段

 角接(单独钻孔)取压标准喷嘴结构与安装示意图

(DN≤500,PN≤10MPa)



1.前取压环室 2.取压管 3.喷嘴 4.取压管 5.后取压环室

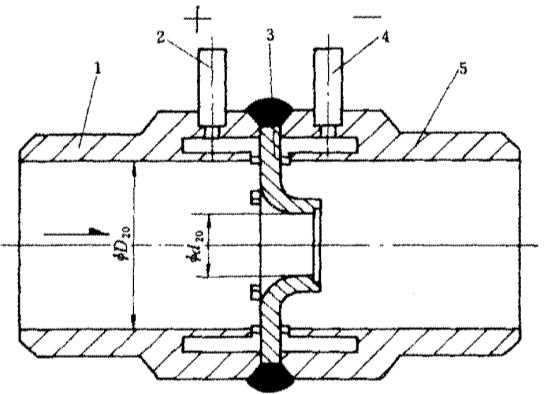

 角接(环室)取压焊接结构标准喷嘴结构与安装示意图

(DN≤250,PN≤32MPa)


(2) 长径喷嘴

长径喷嘴符合国际标准ISO5167 或国家标准GB/T2624 的规定。是标准节流装置的一种,其内廓曲线是椭圆的一部分。

使用条件:DN:50~600; β:0.2~0.8;ReD:104~107

流出系数的不确定度±2%

长径喷嘴采用径距取压(D 和D/2),其结构一般采用图(28)所示管段式结构,不易泄露,耐高温。较耐磨蚀,常用于高温高压流体(如过热蒸汽、锅炉主蒸汽、化工溶液等)。广泛应用在电力行业主蒸汽、核电力行业主给水等高温高压流体的流量测量。

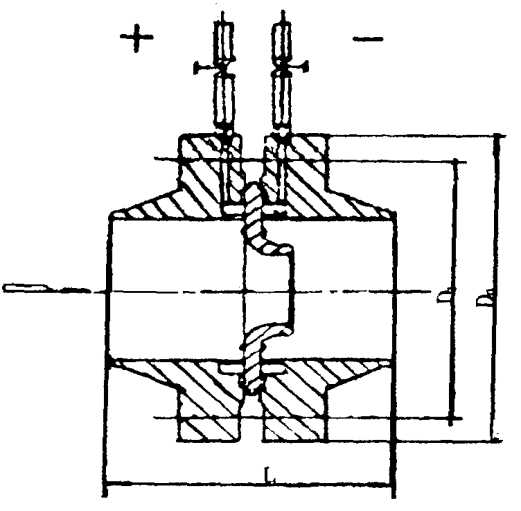

长径喷嘴结构示意图

DN50~600, PN≤42MPa
