1 、工作原理
当介质在测量管中流动时,因其自身的动能通过阻流件〈靶片〉时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比。阻流件〈靶片〉接受的作用力F, 经刚性连接的传递件〈测杆〉传至双电容传
感器,双电容传感器产生电容差经商精度AD 芯片进行处理, 直接输出数字信号,由此,通过AD 转换及计算机处理后,即可得到相应的瞬时流量和累积总量,其工作原理见图:
2、 结构

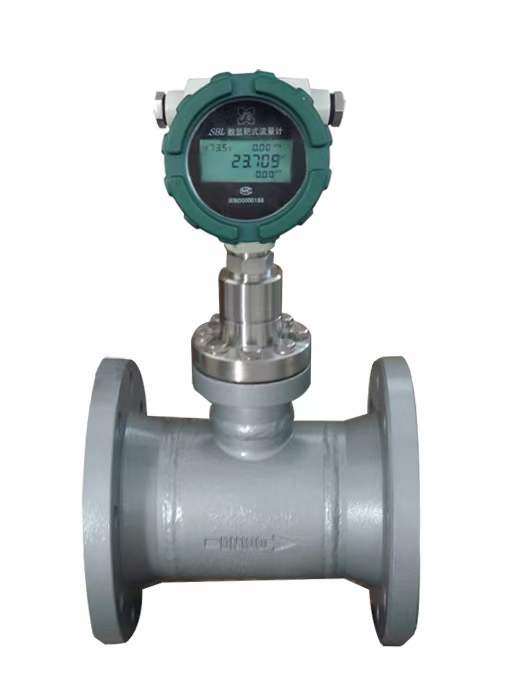

电容式靶式流量计主要自测量管〈外壳〉、双电容传惑(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的双电容传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的的电容力传感器是产品能否计量准确的关键。
3 、特点
·采用大屏液晶显示,可同时显示多组参量.读数更直观
.整台仪表在设计中无可动部件,插入式结构,拆卸方便;
·可选用多种防腐及耐高低温材质〈如哈氏合金,钛等) ;
.整机可做成全密封无死角(焊接形式) .无任何事漏点,可耐42MPa高压;
·仪表内设自检程序,故障现象一回了然;
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
·具有多种安装方式供选择,如选择在线插入式,安装费用低;
·具有一体化温度、压力补偿,直接输出质量或标方;
·具有可选小倍号切除、非线性修正、滤波时间可选择;
·能准确测量各种常温、离温500度、低温.-200度工况下的气体、液体流量;
·计量准确,精度可达到0. 2% ;
·重复性好,一般为0.05-0.08%,测量快速;
·压力损失小.仅为标准孔板的1/2▲p左右;
·抗干扰,抗杂质能力将强:
·可根据实际需要更换阻流件〈靶片)而改变流量范围;
·安装简单方便,极易维护;
·多种输出形式,能远传各种参数;
·抗震动性强, 一定范围内可测脉动流.

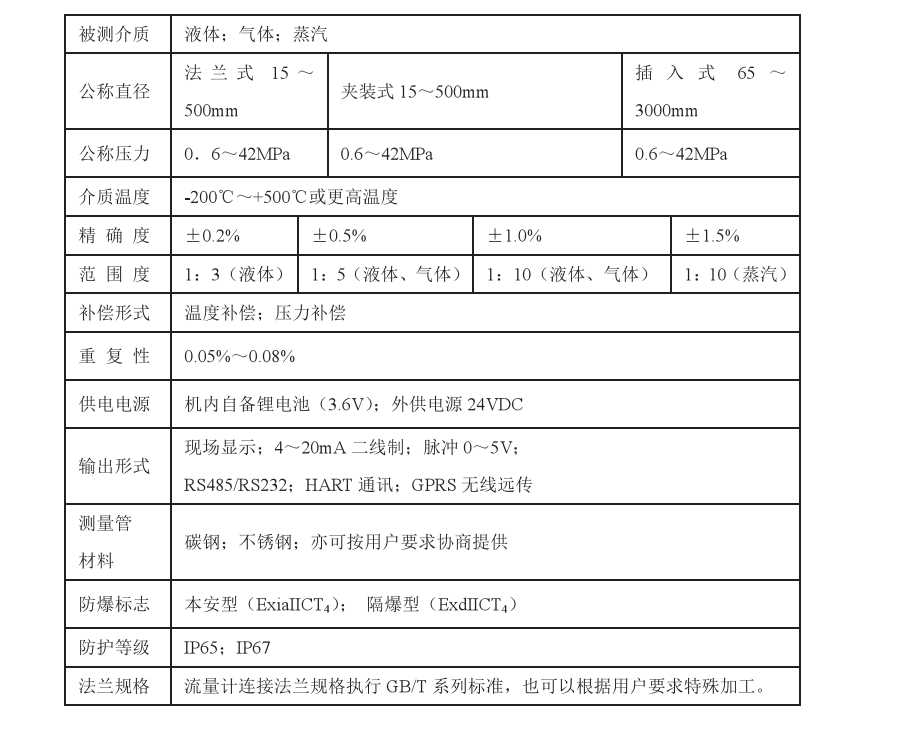

4、技术指标

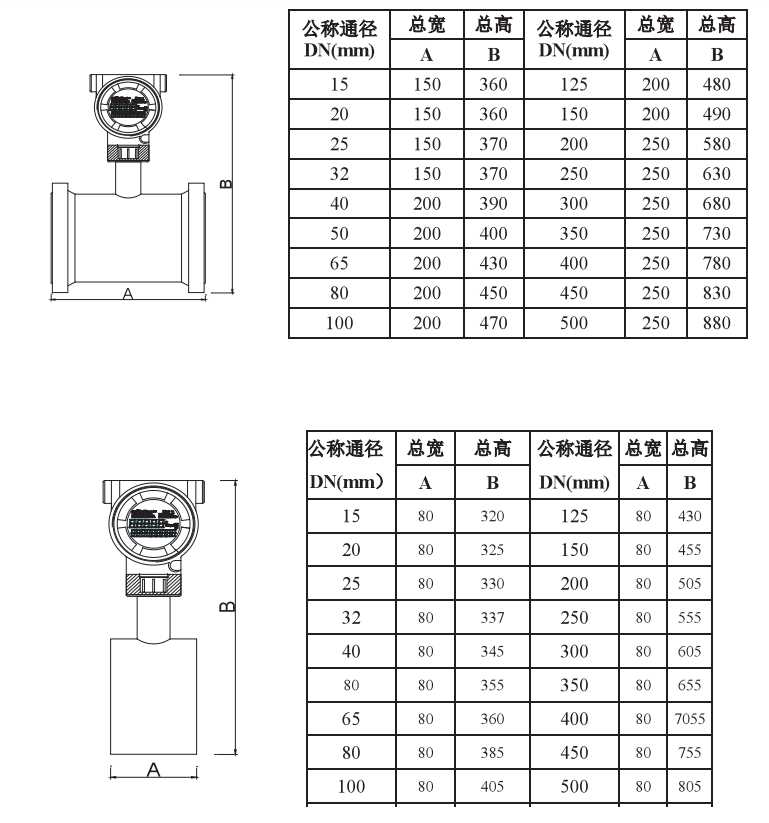

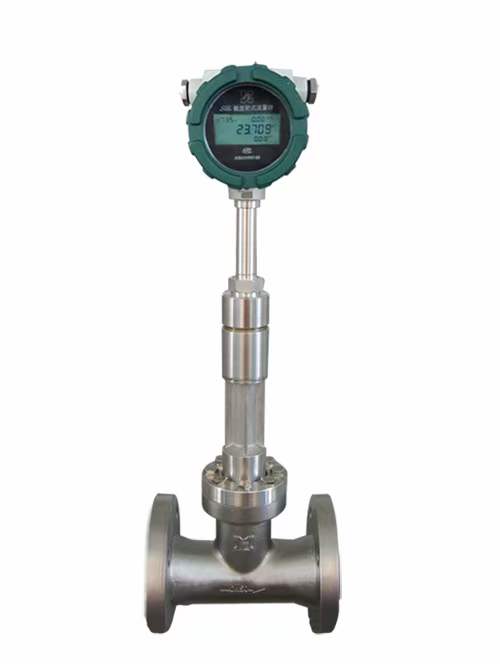

5、外形及尺寸
