热式气体质量流量计是基于热扩散原理而设计的,该仪表采用恒温差法对气体进行准确测量。具有体积小、 数字化程度高、安装方便,测量准确等优点。 传感器部分由两个基准级铂电阻温度传感器组成,仪表工作时,一个传感器不间断地测量介质温度 T1; 另一个传感器自加热到高于介质温度 T2,它用于感测流体流速,称为速度传感器。该温度ΔT=T2-T1,T2>T1, 当有流体流过时,由于气体分子碰撞传感器并将 T2 的热量带走,使 T2 的温度下降,若要使ΔT 保持不变,就 要提高 T2 的供电电流,气体流动速度越快,带走的热量也就越多,气体流速和增加的热量存在固定的函数关系, 这就是恒温差原理。
其中 — 流体比重(和密度相关)
V — 流速
K — 平衡系数
Q — 加热量(和比热及结构相关)
ΔT — 温度差
由于传感器温度比介质(环境)温度总是自动恒定高出 30℃左右,所以热式气体流量计从原理上不需要温 度补偿。
热式气体质量流量计适用介质温度范围为-40-450℃。
(1) 式中流体比重和密度相关
其中
— 工况体积下的介质密度(kg/m3)
ρn — 标准条件下介质密度(101.325 Kpa、20℃) (kg/m3)
P — 工况压力 (kPa)
T — 工况温度(℃)
从(1)(2)式可以看出,流速和工况压力,气体密度,工况温度函数关系已确定。
恒温差热式气体质量流量计不但不受温度影响,而且不受压力的影响,热式气体质量流量计是真正的直接 式质量流量计,用户不必对压力和温度进行修正。
热式气体质量流量计具有如下技术优势:
真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者 标准体积流量。
宽量程比,可测量流速高至 120Nm/s 低至 0.1Nm/s 的气体,可以用于气体检漏。
抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。
安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。(需要特殊定制)
数字化设计。整体数字化电路测量,测量准确、维修方便。
采用 RS-485 通讯,可以实现工厂自动化、集成化。
氧气、氮气、氢气、氯气及多组成成分气体测量。
高炉煤气、焦炉煤气测量。
天然气,液化气,火炬气,等气体流量测量。
电厂高炉的一次风、二次风流量测量。
矿井下通风或排风系统流量测量。
烟道气测量。
压缩空气测量。
性能 | 技术参数 | |

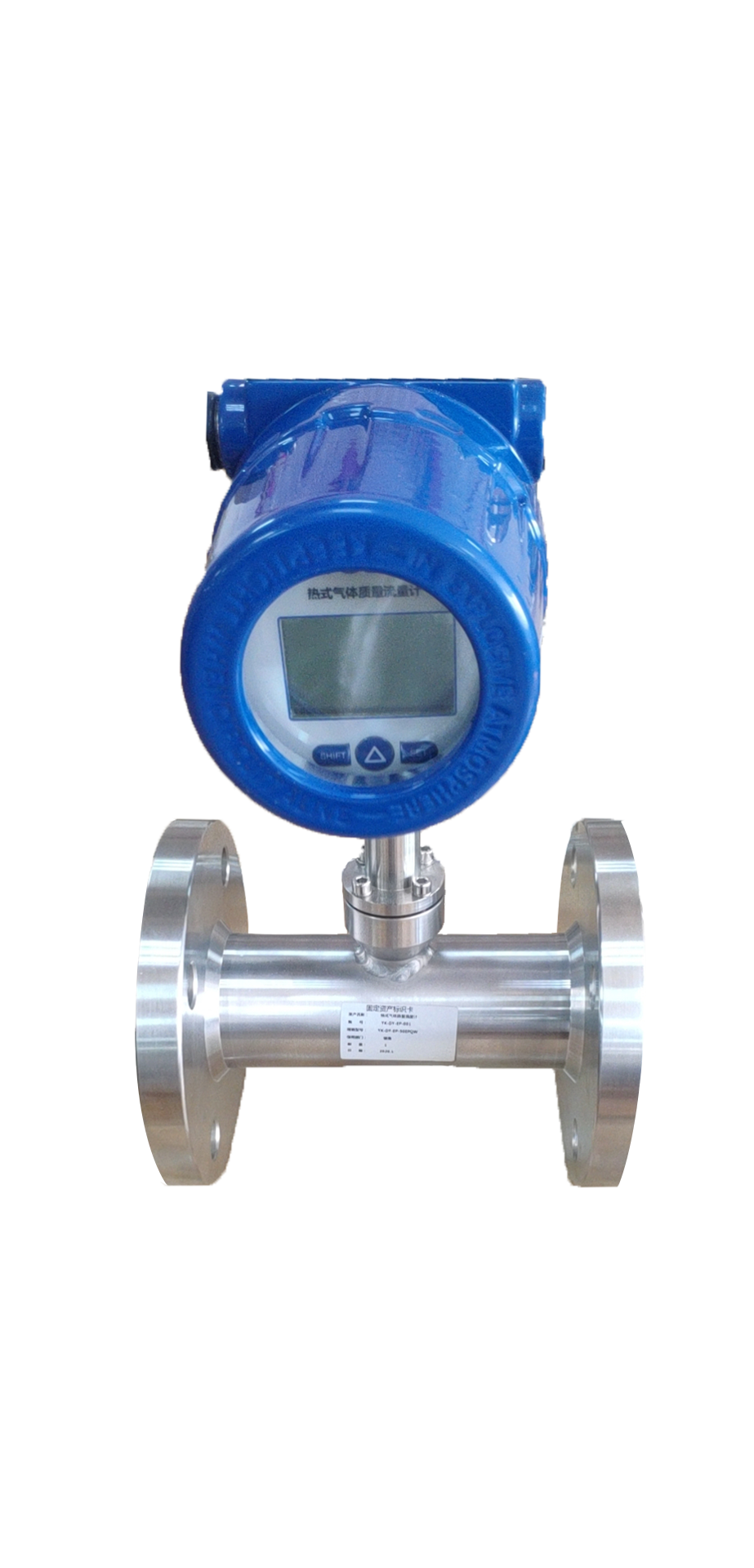

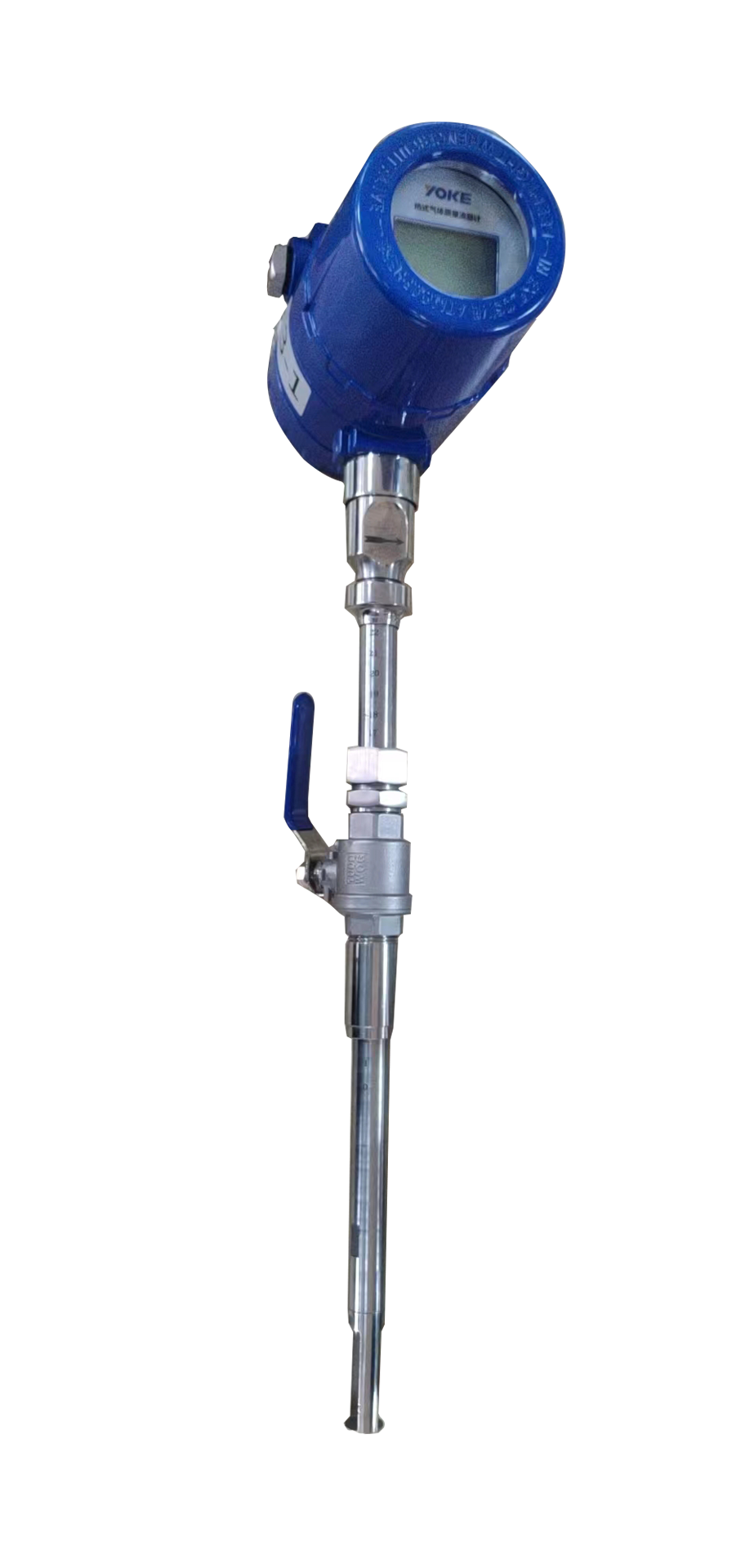

结构形式 | 插入式 | 管道式 |
测量介质 | 常见稳态气体(乙炔、三氯化硼等不稳定介质不可测) | |
管径范围 | DN50~4000mm | DN6~2000mm |
流速范围 | 0.1~120Nm/s | |
准确度 | ±1~2.5% | |
工作温度 | 传感器:-40~+450℃ 转换器:-20~+45℃ | |
工作压力 | 介质压力≤2.5MPa | 介质压力≤1.6MPa |
供电电源 | (DC 24V 或者 AC 220V)≤18W | |
响应速度 | 1s | |
输出信号 | 4-20mA(光电隔离,最大负载 500 欧)、RS-485(光电隔离需单独定制) | |
报警 | 1-2 路常开触点、24V/0.5A | |
供货类型 | 一体化结构 | |
管道材质 | 碳钢、不锈钢、塑料等 | |
现场显示 | 四行 汉字液晶显示 | |
显示内容 | 质量流量、标况体积流量、累积流量、标准流速等 | |
防护等级 | IP65 | |
传感器材质 | 不锈钢 不锈钢、碳钢 |
