弯管流量计

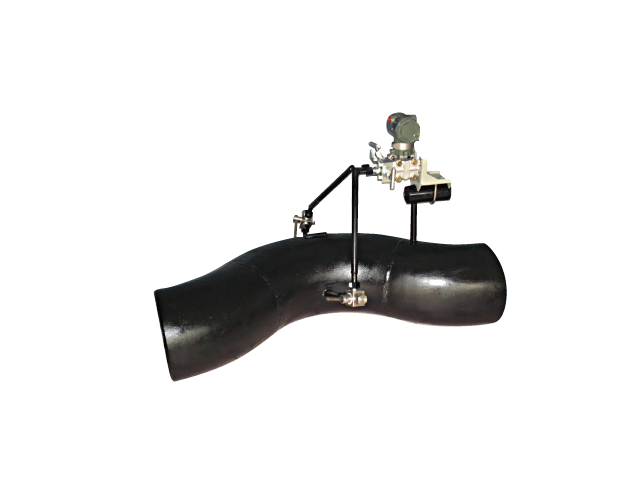

ZWL-2000 系列弯管流量计由弯管传感器、智能显示仪表、差压变送器及一些阀门组件(三阀组、针型阀、三通旋塞阀等)组成。当流量测量需温度、压力补偿时还应配备压力变送器,温度传感器。所有测量数据可直接进入DCS 系统。
资料下载
产品详情

工作原理

ZWL-2000 系列智能弯管流量计是典型的节能型差压式流量测量系统,它是利用流体的惯性原理进行流体测量的。当流体通过弯管传感器(90 度标准几何弯管)时,由于流体受到弯管的束缚,被迫在弯管中做类似圆周运动(强制旋流)而产生离心力。该离心力的大小与流体速度、质量(密度)、弯管的曲率半径等条件有关。离心力的作用使流体对弯管内、外侧产生压力差,该压力差在45 度截面时达到较大较稳定。因此在弯管内、外两侧中心水平线45 度处各开一个取压孔,利用差压变送器测出此差压值,就可以计算出流体的流量值。


系统组成

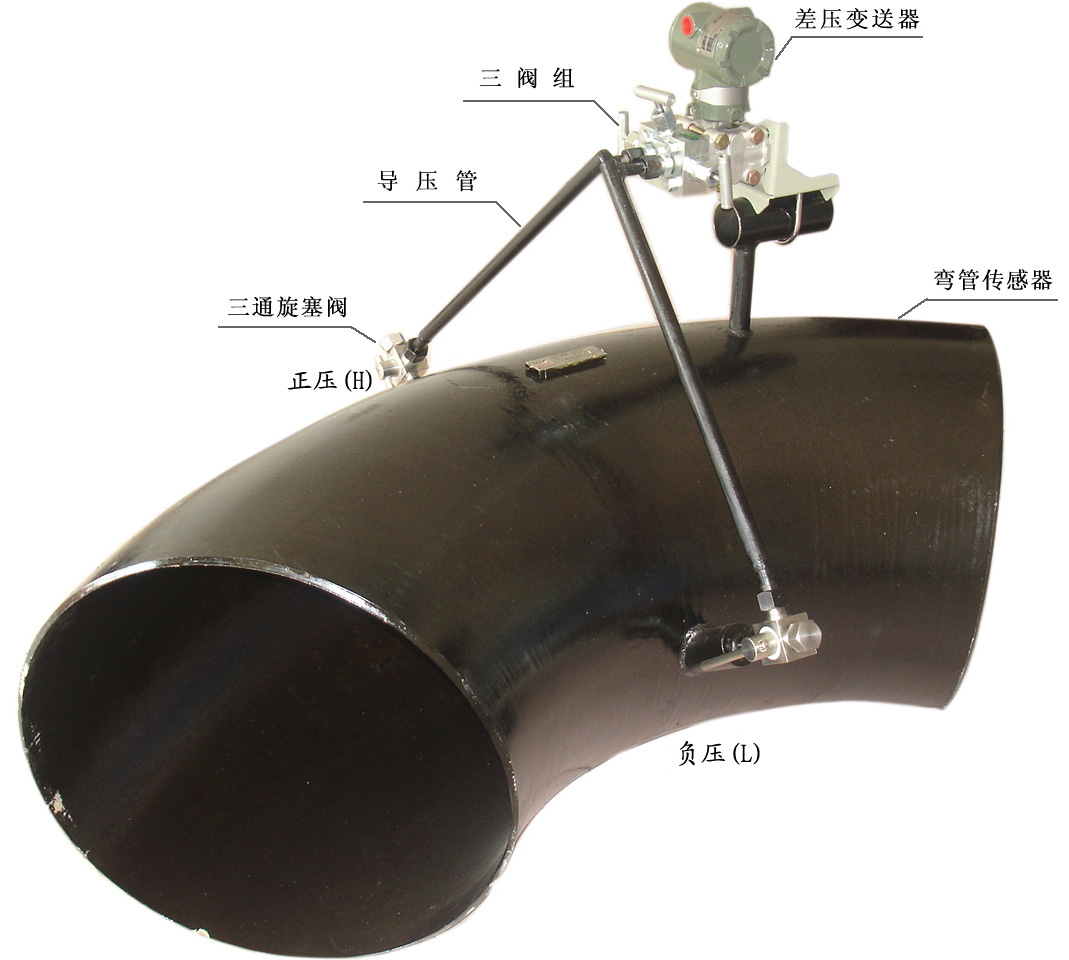

ZWL-2000 系列弯管流量计由弯管传感器、智能显示仪表、差压变送器及一些阀门组件(三阀组、针型阀、三通旋塞阀等)组成。当流量测量需温度、压力补偿时还应配备压力变送器,温度传感器。所有测量数据可直接进入DCS 系统


性能特点

1、结构简单,无节流件或插入件,无附加压力损失,节约能源。

2、准确度高,精度1.0、1.5 级;重现性好,重现精度0.2% ,量程范围宽。

3、对测量介质的适应性好,满足高温、高压、腐蚀等条件气,液流体的测量。

4、直管段要求低,前5D 后2D;直接焊接安装,不会产生泄漏问题。

5、稳定性好,耐磨损,维护简便,具有长周期高精度运行特点。

6、适应复杂环境,对高温、粉尘、潮湿、振动、电磁场等不利因素不敏感。

7、性能价格比优越,使用寿命长。

8、结构紧凑、占用空间小、安装方便,调试简单。

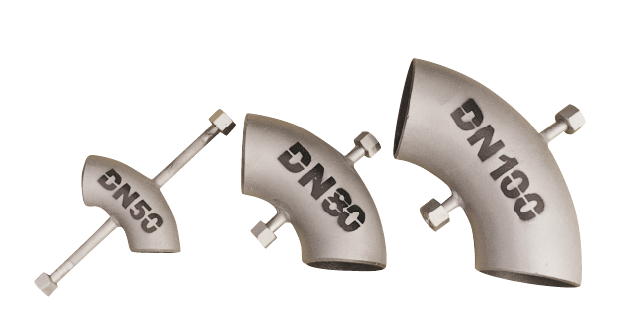

传感器分类





A:中心至端面

d:弯管内壁直径

D:弯管外径直径

E:壁厚

O:弯管曲率圆心

R:弯管中心曲率半径

管径范围:DN6~2000mm

弯径比R/d:1.0~5.0

工作压力:0~17MPa

材质:Q235A、20#钢、20G、不锈钢、 合金钢、耐热钢、防腐材料、其他材料


                                                                                     L型弯管传感器


                      Z型弯管传感器




                    机加类弯管传感器


产品分类


   蒸汽流量计




    气体流量计


    液体流量计


       煤气流量计



   高精度一体化流量计




    小口径一体化流量计

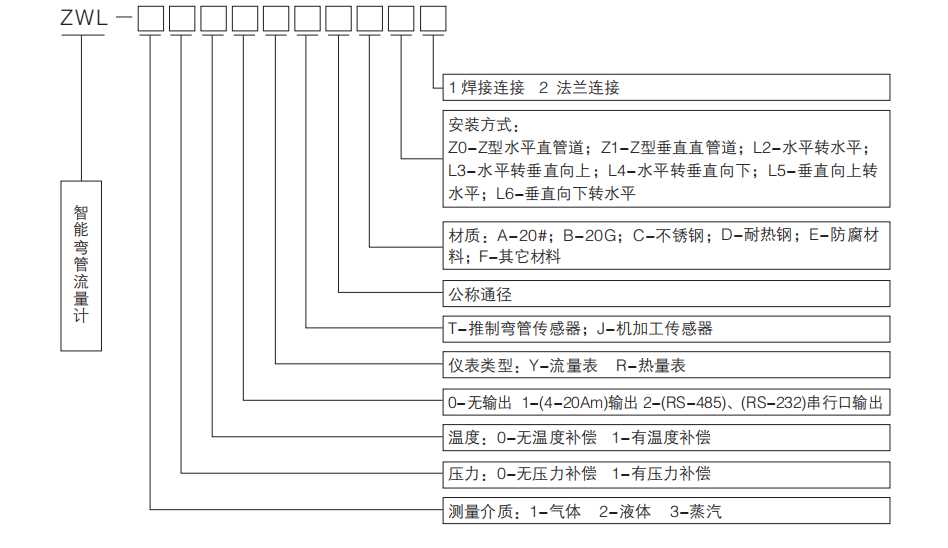

型号编码

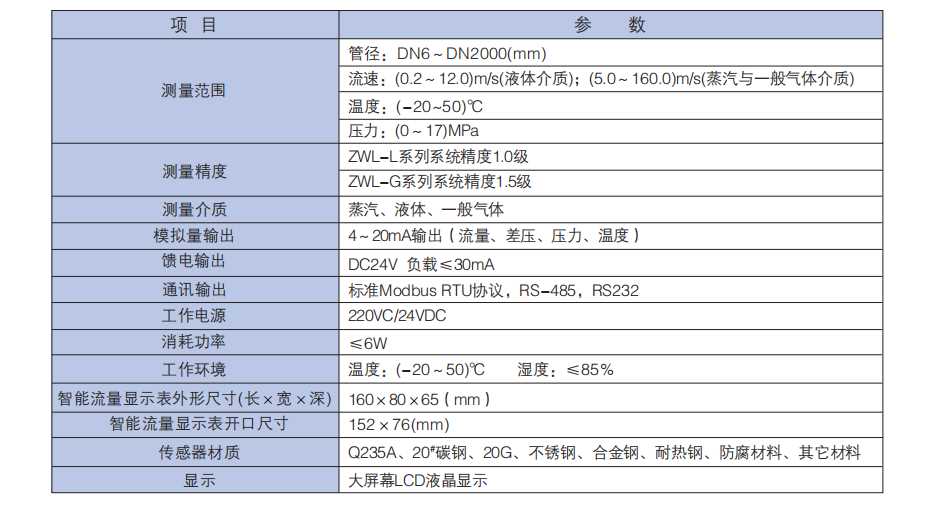

技术参数

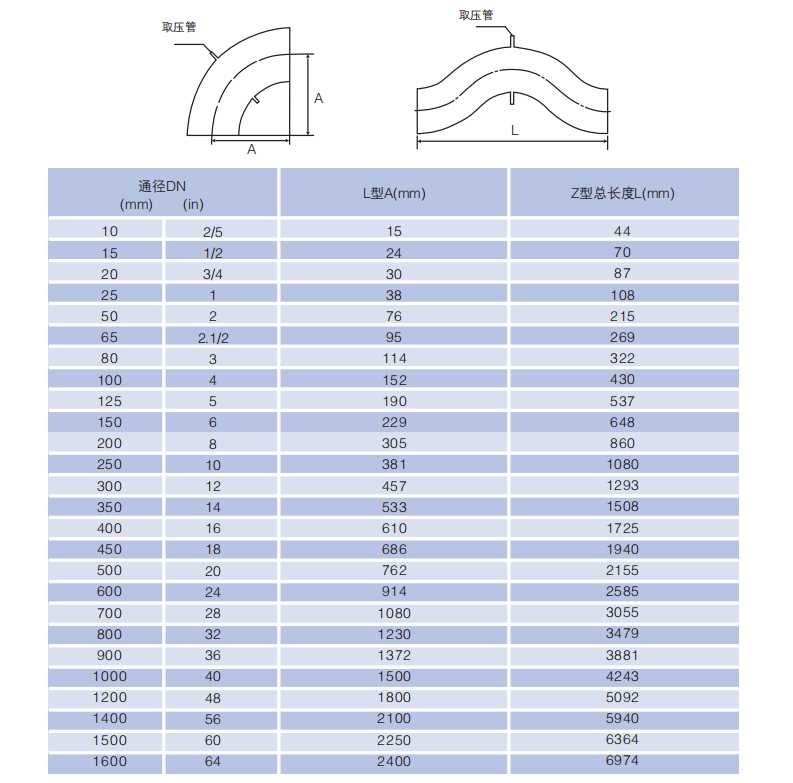

安装尺寸

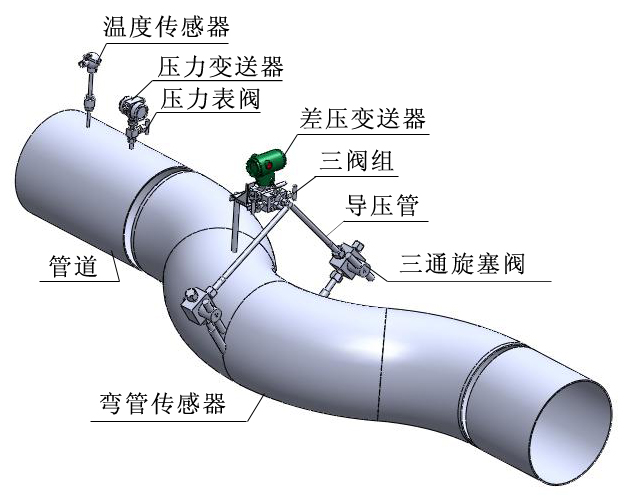

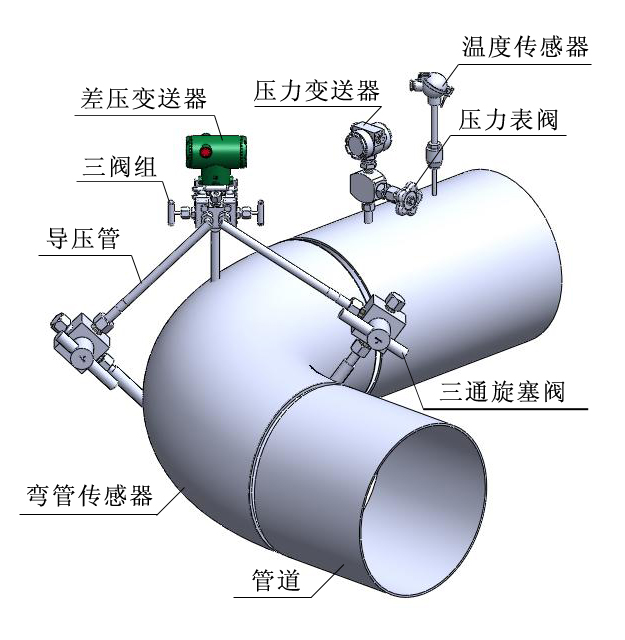

传感器安装条件要求

◆ 弯管传感器采用直接焊接方式或法兰安装方式安装在管道上。

◆“L”型弯管传感器适合安装在原有管道的自然转弯处,以水平安装的状态为优先工作状态。

◆ “Z”型弯管传感器适合安装在任意空间状态下的直管段上。

◆ 前后直管段要求满足前5D后2D,就可获得很好的测量精度。

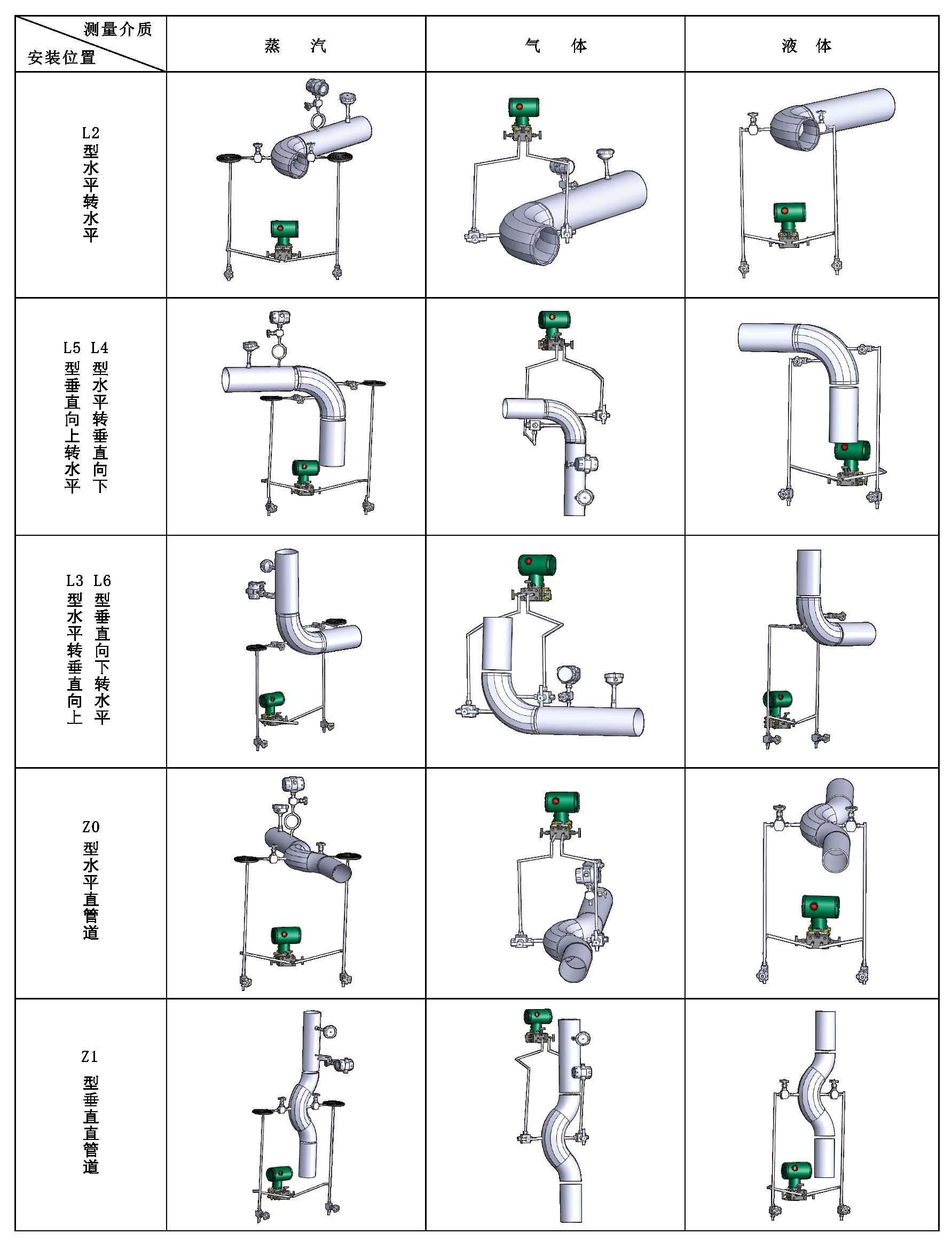

安装说明
