概述

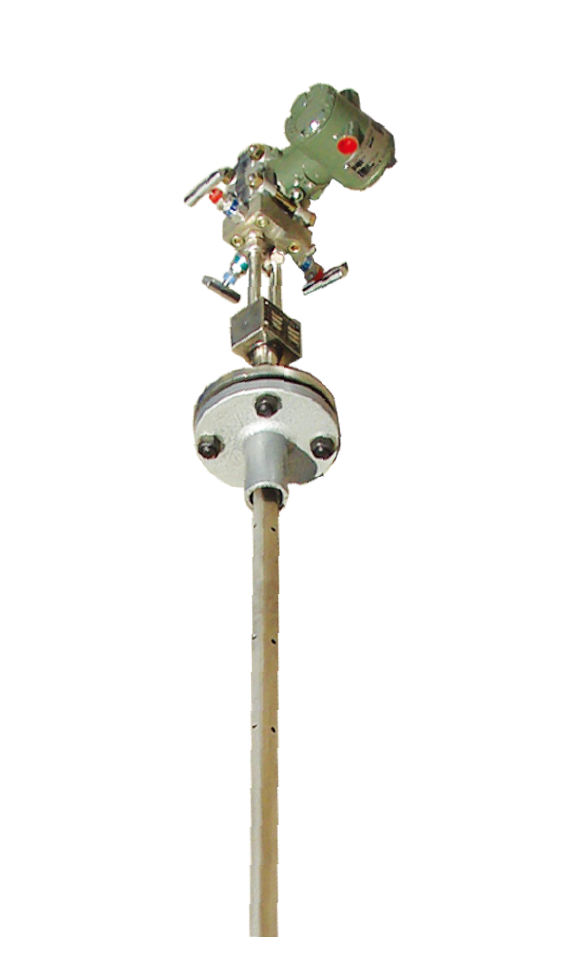

均速管流量计是基于皮托管原理设计生产的一种新型插入式流量测量装置。均速管流量计集中地反映均速管流量计新的研究成果。传感器形状如子弹头,符合流体动力学原理,能产生精确、稳定、可靠的差压信号,强度高、不渗漏、防堵塞。具有测量精度高、可靠性、稳定性好等优点。可用于测量气体、液体、蒸汽和腐蚀性介质等多种流体,适应各种尺寸的管道,应用于高温高压的场合。

测量原理

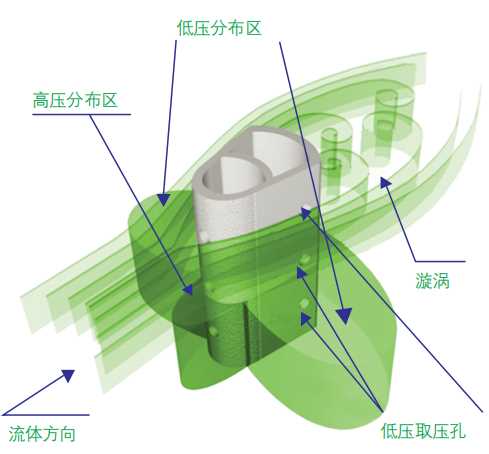

均速管流量计是一种插入式流量测量装置。在管道中插入一根均速管流量计, 当流体流过流量计时,在其前部(迎流方向)产生一个高压分布区,在其后部产生一个低压分布区。流量计在高、低压区有按一定规则排列的多对取压孔,分别测量流体的全压力(包括静压力和平均速度压力)Pl和静压力P2。将P1和P2分别引入差压变送器,测量出差压 △=P1-P2, △P反映流体平均速度的大小,以此可推算出流体的流量。

性能特点及适用范围

◆ 应用范围广泛，适应各种尺寸的圆管和方管。可整年工作，维护简便。

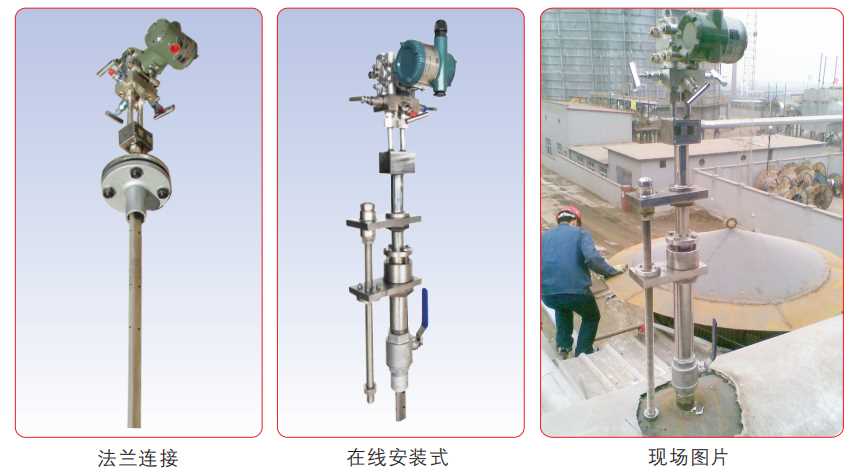

◆ 开孔小、安装方便，直管段要求低，可在线带压安装和检修。

◆ 结构上没有可移动部件，可保证传感器的高寿命，并保证长期的稳定和无精度漂移。

◆ 精度高（≤1.0%）、重复性好（≤0.1%）。

◆ 节能：由于引起压力损失低，使能耗大大降低，与其他流量计相比运行成本较低，在应用中可很快收回仪表成本。

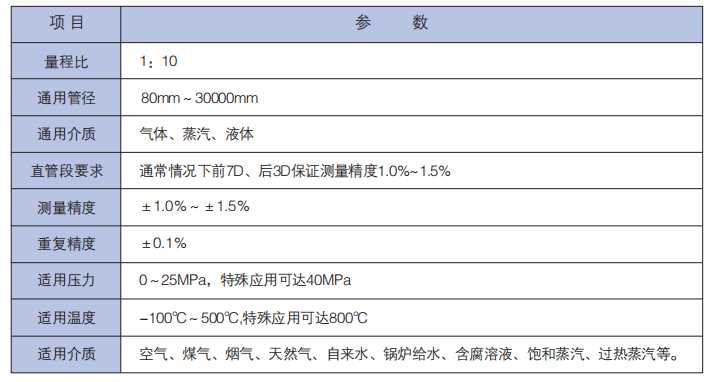

技术参数

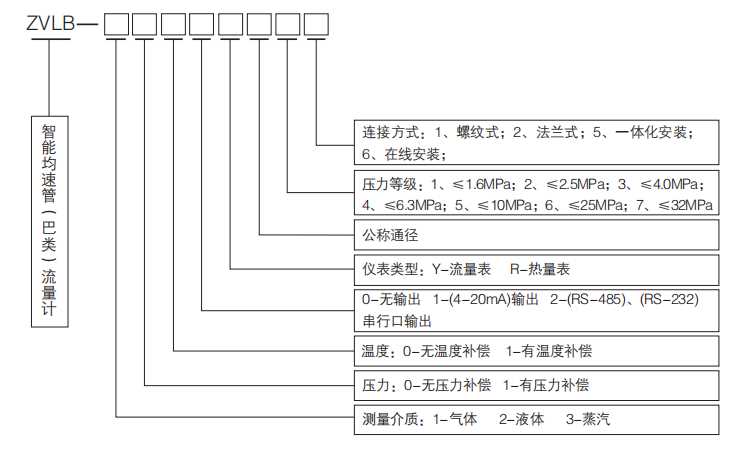

型号编码
