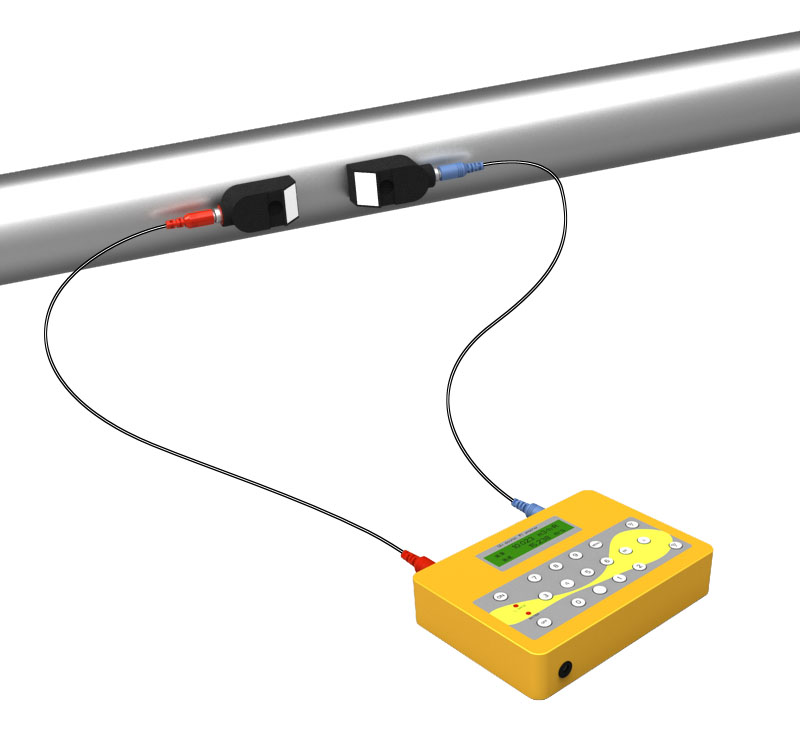

便携式/手持式超声波流量计(能量表)的流量测量简单方便,只要选择一个合适的安装 点,在主机上输入安装点处的管道参数,然后根据主机提供的传感器安装距离,把传感 器安装在管道表面,并用超声波专用电缆连接至主机,即可完成流量测量。可按如下步 骤进行操作:
选择安装点→输入测量参数→传感器的安装及调试→检查安装是否正确→查看测量数 据→测量数据处理
3.1选择安装点 安装点的选择是能否正确测量的关键,选择安装点必须考虑下列因素的影响:满管、稳 流、结垢、温度、干扰,下面分别描述。
3.1.1满管

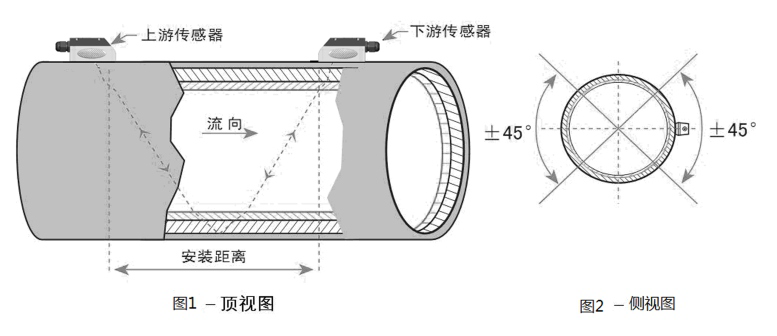

为保证测量精度和稳定性,测量点必须充满管道(否则测量值会偏大或者不能测量), 所以安装时应满足下列条件: 两个传感器应该安装在管道轴面的水平向上,在如图2所示的45○范围内安装,以防止上 部有不满管、气泡或下部有沉淀等现场影响传感器正常测量。
可用下列方法判断是否满管
满管:垂直向上流动的管道;斜向上流动的管道;管道系统中的最低点处 有可能不满管:垂直向下流动的管道;斜向下流动的管道;管道系统的最高点处;自然 流;管道内无压力
3.1.2稳流
稳定流动的流体有助于测量稳定,从而保证测量精度。而流动状态混乱的流体会使测量数据不稳定或无法测量。 满足稳流条件的标准要求:
1、管道远离泵出口、半开阀门时,直管段要求上游10D,下游5D(D为外管径)
2、距离泵出口、半开阀门直管段要求30D。
达不到稳流条件的标准要求,下列情况也可尝试测量
1、泵出口、半开阀门和安装点之间有弯头或者缓冲装置。
2、泵的入口、阀门的上游。
3、流体的流速为中、低流速。
(低流速:流速<1m>2m/s)
下列情况有可能出现不稳流,选择测量点时需慎重
1、测量点距离泵出口、半开阀门直管段不能保证10D,且没有弯头等缓冲装置
2、测量点距离泵出口、半开阀门直管段不能保证10D,流速较高
3、垂直向下流动,斜向下流动。
4、测量点管道下游敝开,且直管段小于10D
