ZWLB2000-AC
适用介质:煤气、过热蒸汽、饱和蒸汽、通用气体、混合气体、水、热水、液体(油品、化工产品)等。
流量传感器:节流式流量计(各类孔板,ISA1932喷嘴,长径喷嘴,文丘里喷嘴,经典文丘里管)、V型锥流量计、弯管流量计、涡街流量计、涡轮流量计、电磁流量计、质量流量计等。
资料下载
产品详情

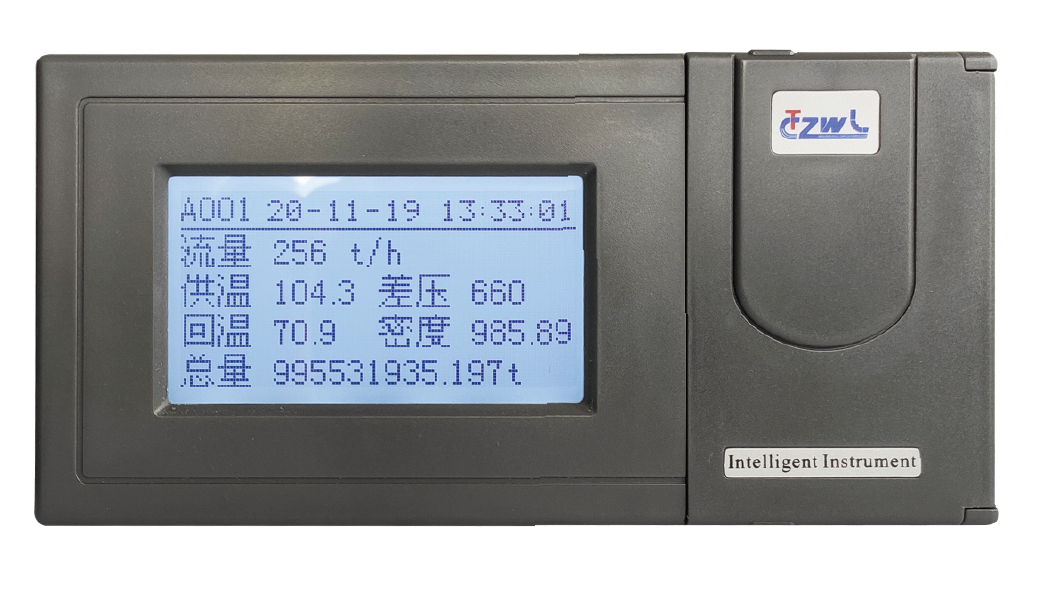

ZWLB2000-AC智能热量积算仪除具有流量积算仪功能外,可接 入1路流量信号、2路温度信号,可以记录热量、温度的变化的曲 线,可以自动计算出口、入口之间消耗的热量,有瞬时流量值、 累积流量值、瞬时热量值、累积热量值、入温实时值、出温实时 值显示。 提供累积热量小时报表、日报表、月报表和年报表。

使用范围

■适用介质:煤气、过热蒸汽、饱和蒸汽、通用气体、混合气体、水、热水、液体(油品、化工产品)等。

流量传感器:节流式流量计(各类孔板,ISA1932喷嘴,长径喷嘴,文丘里喷嘴,经典文丘里管)、V型锥流量计、弯管流量计、涡街流量计、涡轮流量计、电磁流量计、质量流量计等。

补偿运算

 依据GB/T2624-2006(ISO 5167-2003)对节流式流量计的流出系数C、压缩系数Z、流速膨胀系数ε进行实时计算。

蒸汽密度依据IAPWS-IF97公式计算。

计量管理

 流量单位自动换算,分段流量系数设定。

调试演算功能:支持查看模拟信号原始值;支持查看流量计算中各种中间参数,如密度ρ,雷诺数Red,流出系数C,压缩系数Z,可膨胀系数ε,动力粘度μ,等熵指数κ等数据。

 贸易结算:具有小信号切除、停电补足、小流量补足、超限补偿计量等实用功能。

 审计记录:具有停电记录、操作日志功能。

 历史数据:记录流量、温度、压力、差压(频率)和总量等瞬时量。

 报警列表:记录差压(频率)、温度、压力等瞬时量报警信息。

 累积报表:支持累积流量、热量月报表、年报表。

 容错功能:温度、压力信号异常时,使用应急参数值进行补偿运算。

 通讯功能:标准Modbus RTU协议, RS-485通讯接口。

 转存功能:使用USB接口转存仪表内部数据。

 双重密码保护功能:仪表具有双重密码保护功能,即供用双方密码,用来保护组态参数,必须同时提供双方密码才能进入组态界面,进行参数设定。

 数据备份功能:仪表具有数据备份功能,将仪表内部数据备份至优盘,采用一键备份。

                       备份数据包括历史数据、累积报表(累积年报、累积月报或累积班报)停电记录、报警记录、操作日志。

                       备份数据格式使用CSV 文件格式,可以使用Excel 等电子表格软件查看。

仪表功能

本仪表具有强大的温压补偿功能,根据设定的测量装置和测量介质参数,实时补偿计算瞬时流量和累积总量,共支持9大类测量装置和8大类测量介质。

节流式流量计标准GB/T2624-2006(ISO 5167-2003)。

蒸汽密度依据IAPWS-IF97公式计算。

仪表支持9大类测量装置:

1. 标准孔板

2. 标准喷嘴

3. 标准文丘里管

4. V锥型流量计

5. 通用差压流量计

6. 弯管流量计

7. 脉冲输出流量计

8. 电流输出流量计

9. 质量流量计



仪表支持8大类测量介质:

1. 饱和蒸汽(支持温度补偿、压力补偿)

2. 过热蒸汽

3. 水

4. 一般液体

5. 单一气体(支持18种标准气体:空气Air , 氮气N2 , 氧气O2 ,氦气He , 氢气H2 ,氩气Ar ,一氧化碳C0 , 二氧化碳CO2 , 硫化氢H2S , 氨气NH3 , 甲烷CH4 ,乙烷C2H6 ,丙烷C3H8 ,丁烷C4H10 ,乙烯C2H4 ,乙炔C2H2 ,丙烯C3H6 ,丁烯C4H8)

6. 一般气体

7. 混合气体

8. 人工煤气

热量功能介绍

根据温压补偿后的瞬时流量和累积总量,结合测量介质物性热量参数,实时计算瞬时热量和热量总量。

本仪表支持过热蒸汽、饱和蒸汽、水和一般液体热量计算,不支持其它介质热量计算。
