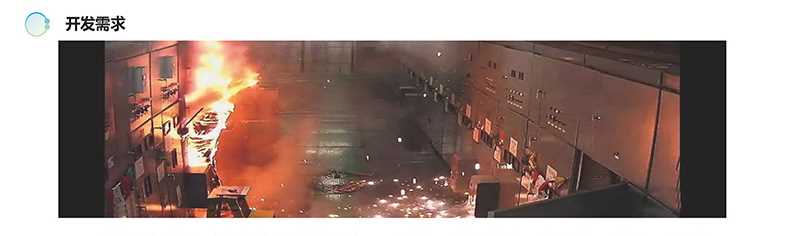

随着电力客户对电力供应的安全性、可靠性、连续性的不断提高,电力一次设备过负荷运行、超周期检修甚至于无法停电检修等现象普遍存在。运行过程中,电力一次设备局部过热、超温、绝缘损坏等现象时有发生,造成了设备烧坏甚至重大事故;导致系统停电、危及电网安全,对供用电双方造成重大经济损失。
通过对大量电力事故的分析,引起供电设备故障的直接原因主要是电缆中间接头制作质量不良、压接头不紧、接触电阻过大,长期运行造成电缆头过热、烧穿绝缘等。如果能够在电力设备运行时对各种容易产生发热的部件进行实时监测,将会事先发现故障隐患,及时采取检修措施,使电力设备的事故减少到最低。
(1)不同金属的膨胀效应不同。钢制螺栓的金属膨胀系数要比铜质、铝质母线小得多,尤其是螺栓型设备接头,在运行中随着负荷电流及温度的变化,其铝或铜与铁的膨胀和收缩程度将有差异而产生蠕变,也就是金属在应力的作用下缓慢的塑性变形,蠕变的过程还与接头处的温度有很大的关系。实践证明,当接头处的运行工作温度超过80℃时,接头金属将因过热而膨胀,使接触表面位置错开,形成微小空隙而氧化。当负荷电流减小温度降低回到原来接触位置时,由于接触面氧化膜的覆盖,不可能是原安装时金属间的直接接触。每次温度变化的循环所增加的接触电阻,将会使下一次循环的热量增加,所增加的温度又使接头的工作状况进一步变坏,因而形成恶性循环。
(2) 连接部位紧固螺栓压力不当。部分安装或检修人员在导体连接上认为连接螺栓拧得愈紧愈好,其实不然。特别是铝质母线,弹性系数小,当螺母的压力达到某个临界压力值时,若材料的强度差,再继续增加不当的压力,将会造成接触面部分变形隆起,反而使接触面积减少,接触电阻增大,从而影响导体接触效果。
(3)选用的导体材料电导率不满足要求,多数属于导体原材料纯度不够。
(4)现场的其它因素,比如可能存在安装检修工艺不当,如母线在加工、连接、安装过程中,对母线接触表面处理不到位、不平整、不光滑、没有涂专用电力脂等,导致有效接触面积减少接触电阻增大而发热。
TC-CWT 无线温度监测装置概述:
TC-CWT无线温度监测装置为通用型,无线通讯模块采用2.4GHz射频频段设计,模块均采用贴片元件设计,体积小,功耗低,运行稳定可靠。
TC-CWT/C无线温度传感器:
TC-CWT/C无线温度传感器是无线温度监测装置系统的基本单元,它负责获取温度数据和数据的预处理,并将之传输到监测仪。其构成包括无线测温模块及高能量锂电池。

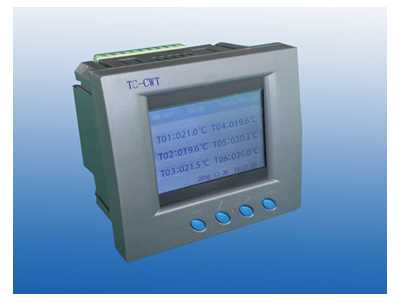

TC-CWT无线温度监测仪:
TC-CWT无线温度监测仪负责接收无线温度传感器定时发出的测温点温度数据,存贮并通过RS485接口,将温度数据上传到后台计算机温度管理系统。其数据显示采用大屏幕LCD显示。
TC-CWT无线温度监测仪的安装:
无线温度监测仪安装采用盘装方式,如安装在高压开关柜上,可直接嵌入到开关柜的前柜门(或下柜门)上,以方便监视温度数据。测温仪一般安装在开关柜的二次侧柜门上,在安装时,需要在柜门上开孔,开孔尺寸是92mm(宽)×92mm(高)。
TC-CW2无线温度监测装置概述:
TC-CW2无线温度监测装置为信号加强型监测装置,无线通讯模块采用433MHz射频频段设计,信号穿透力强,传输距离远,模块均采用贴片元件设计,体积小,功耗低,运行稳定可靠。

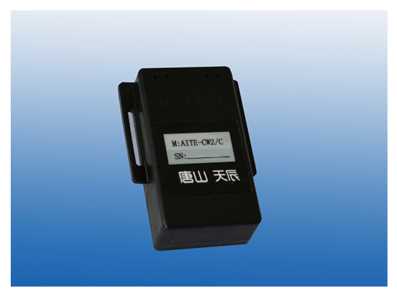

TC-CW2/C无线温度传感器:
TC-CW2/C无线温度传感器是无线温度监测装置系统的基本单元,它负责获取温度数据和数据的预处理,并将之传输到监测仪。其构成包括无线测温模块及高能量锂电池。

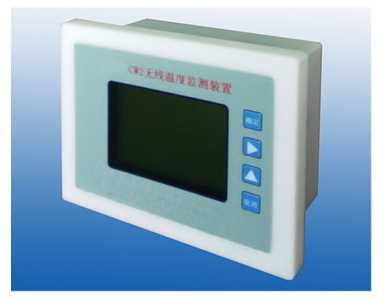

TC-CW2无线温度监测仪:
TC-CW2无线温度监测仪负责接收无线温度传感器定时发出的测温点温度数据,存贮并通过RS485接口,将温度数据上传到后台计算机温度管理系统。其数据显示采用大屏幕LCD显示。
TC-CWG无线温度监测装置概述:
TC-CWG无线温度监测装置传感器为无源型传感器,传感器供电采用在开关、电缆或母线上感应取电的方式,解决了电池供电传感器需更换电池的问题;同时可实现实时监测并上传被测对象温度,克服了电池供电需定时监测及定时传送数据的问题。

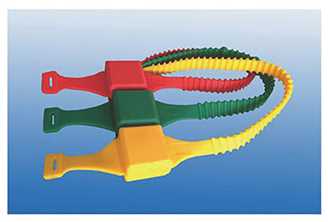

TC-CWG/C无线温度传感器:
无线温度传感器是无线温度监测装置系统的基本单元,它负责获取温度数据和数据的预处理,并将之传输到监测仪。其构成包括无线测温模块及电源模块(包括感应线圈及相关电路)。

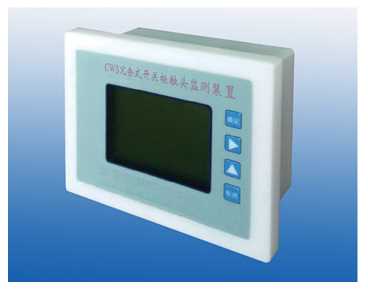

TC-CWS冗余式开关柜触头监测仪:
TC-CWS 冗余式开关柜触头监测仪负责接收冗余式监测传感器定时发出的监测数据,存贮并通过RS485接口,将监测数据上传到后台计算机温度管理系统。其数据显示采用大屏幕LCD显示,其技术指标及功能特点如下。
TC-CWH红外温度监测装置概述:
TC-CWH 在线式红外测温装置由红外测温传感器及监测显示仪表组成,主要应用于高压设备及电缆接头的温度监测,其主要特点为非接触式测量被测对象的温度,测量速度快,安全可靠。

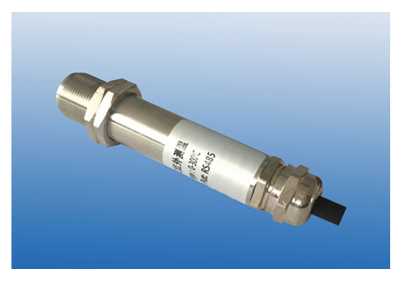

红外传感器:
红外传感器由光电传感器、信号处理电路、单片机等部分组成,可快速、精准的测量物体表面温度,同时将所测温度数据以通讯方式传送到监测显示仪表。
TC-CWH红外温度监测仪:
TC-CWH红外温度监测仪负责接收红外传感器实时发出的监测数据,存贮并通过RS485接口将监测数据上传到后台计算机温度管理系统。其数据显示采用大屏幕LCD显示。
TC-CWH红外温度监测仪:

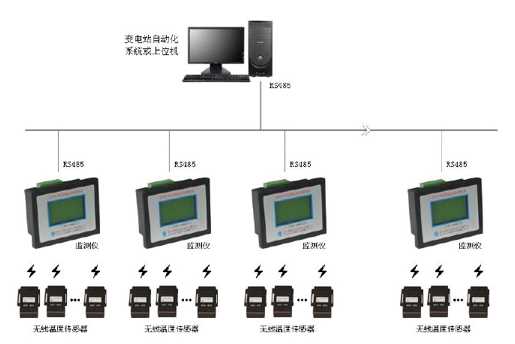

TC-CW1000开关柜监测系统由开关柜监测装置(包括各型号无线温度监测装置、红外温度监测装置等)、监测传感器、后台计算机等构成。
电力温度监控系统平台实时掌握电力设备线缆温度状况,及时发现温度异常以保证电力设备的安全可靠运行,保障用户安全可靠供电,对现今的电力系统安全运营发挥着重大作用。

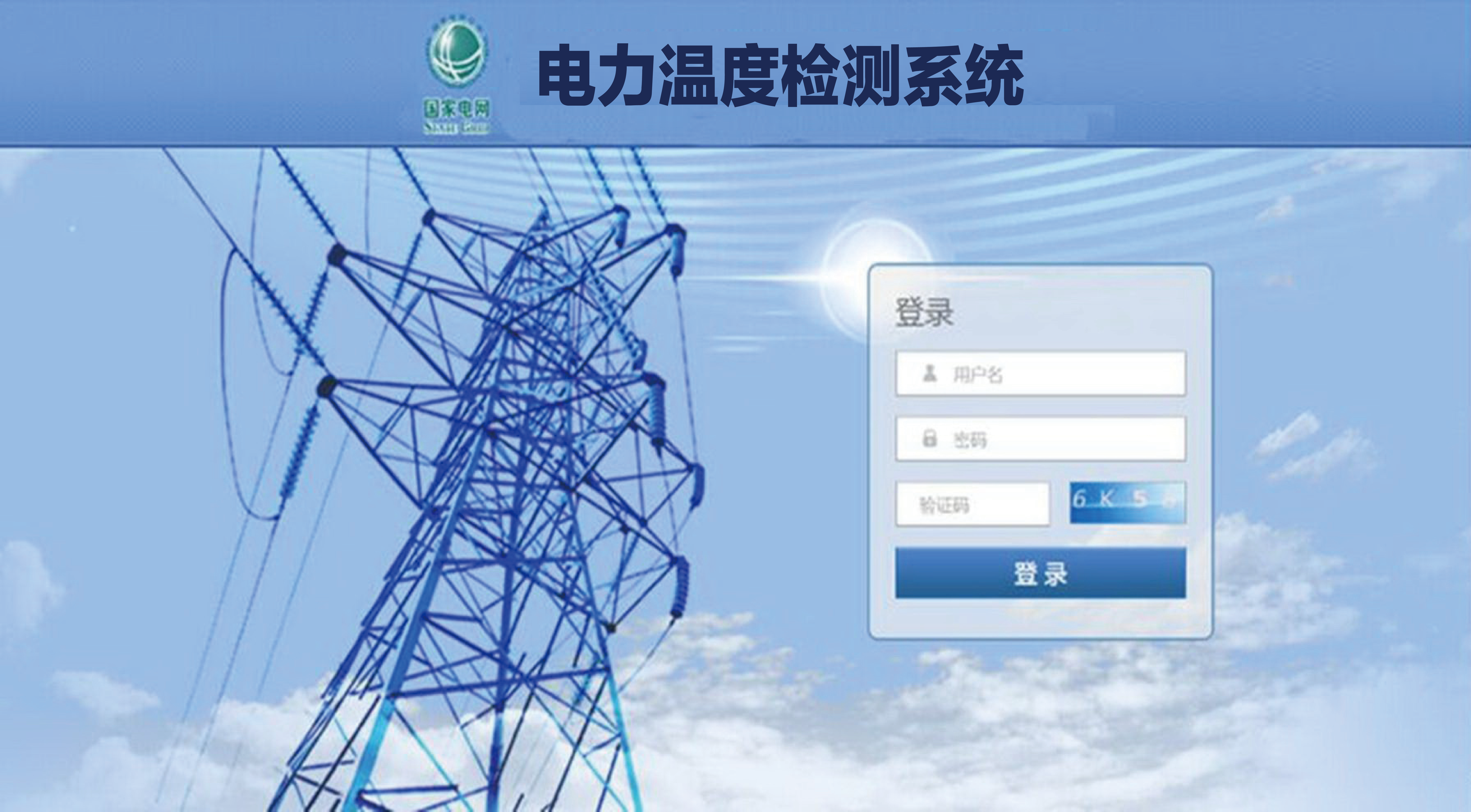

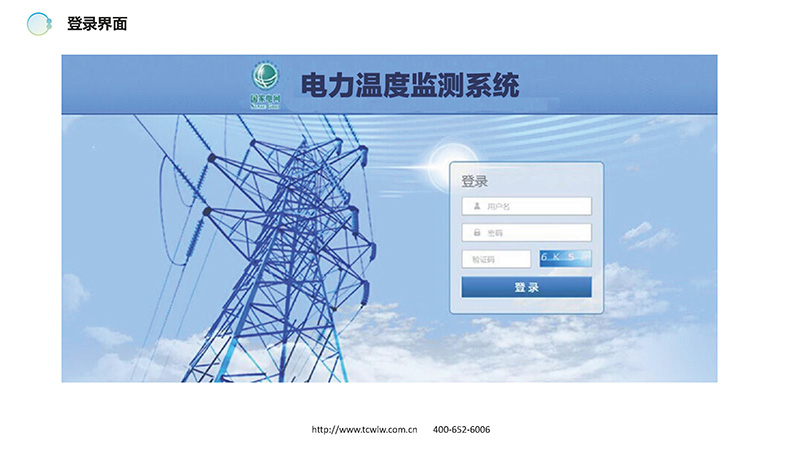

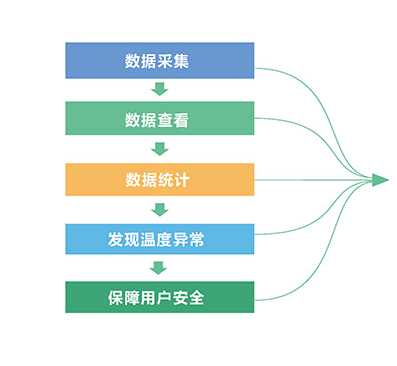

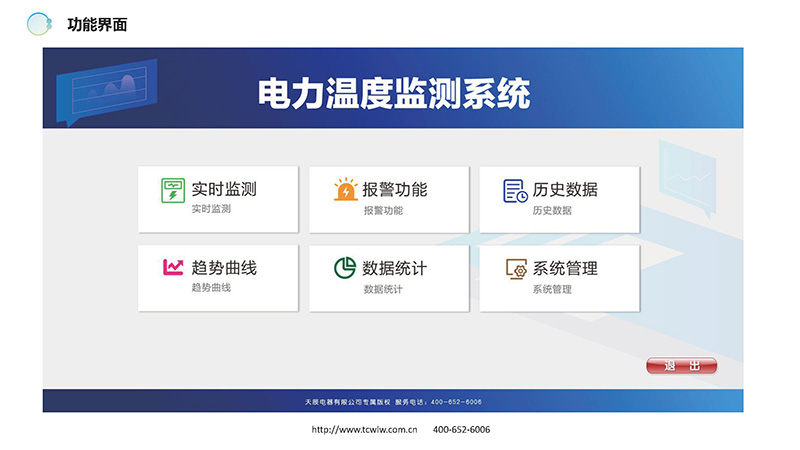

电力温度监测系统平台是针对变电站配电柜的线缆温度进行数据采集、数据查看、数据统计的一款平台软件,对线缆温度进行监测,对温度过高、过低、以及输入信号进行报警提醒和展示,达到预防电力供应故障和故障后的数据分析的效果。

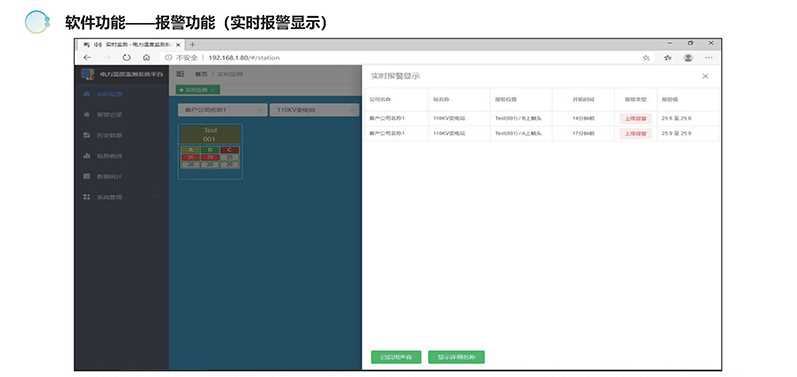

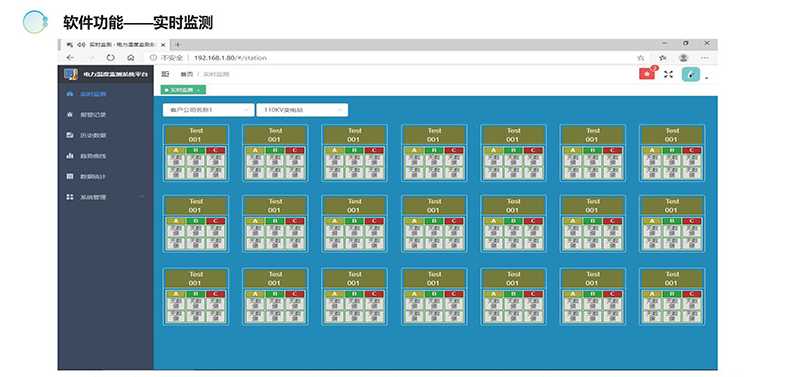

在平台中实时监测界面用于显示某一个测温站中所有的测温设备和通道的实时数据和报警状态。
在平台中实时监测界面用于显示某一个测温站中所有的测温设备和通道的实时数据和报警状态。
在平台中实时监测界面用于显示某一个测温站中所有的测温设备和通道的实时数据和报警状态。

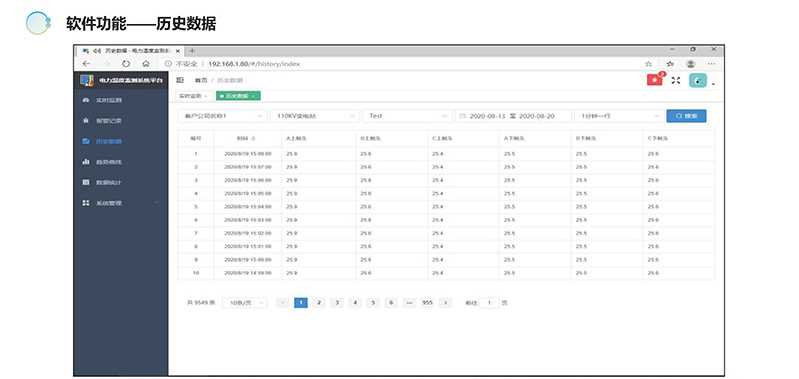

在平台中历史记录功能是对单个测温分组的历史数据进行查询的功能,并且可将数据按分钟参数进行精简查询。

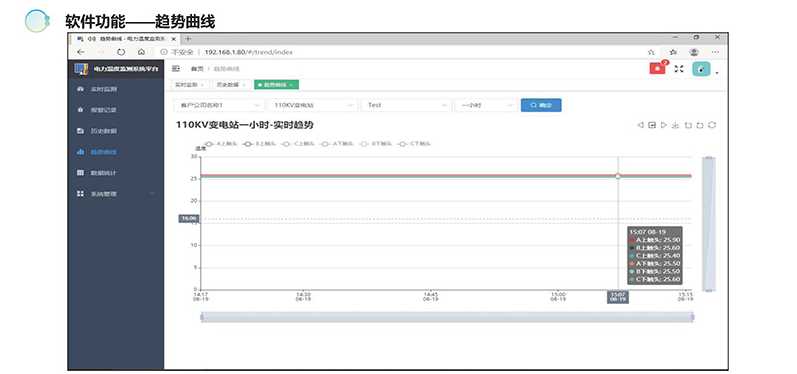

在平台中趋势曲线功能是对单个测温分组的所有测温点位数据进行曲线图显示的功能,并且曲线是实时绘制的,也可通过操作查询之前的曲线。
在平台中数据统计功能是对单个测温分组的所有测温点位数据进行数据统计查询的功能。

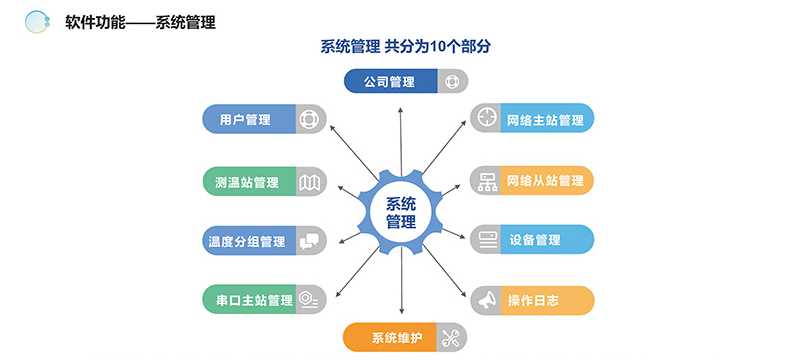

在平台中系统管理功能是对该软件进行基本运行配置的功能,包括对公司,用户,通讯参数,报警参数等进行管理。

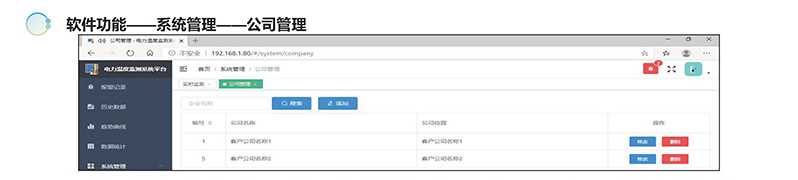

在平台中系统管理的公司管理是提前定义用户所属的公司,在配置其它之前首先应对该功能进行配置。

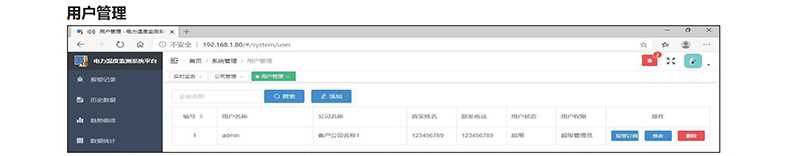

在平台中系统管理的用户管理是对登录本平台的所有用户的用户创建和资料修改的功能页面,本平台不支持用户自主注册。
在平台中系统管理的测温站管理是对公司下的测温站进行定义。

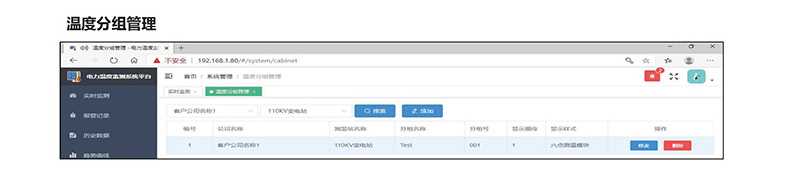

在平台中系统管理的温度分组管理是对测温站下的分组进行定义。

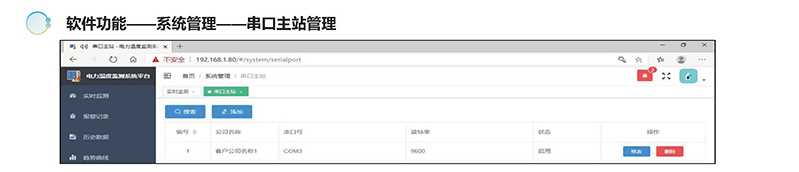

在平台中系统管理的串口主站管理是对串口通讯方式时的串口号预先进行定义。

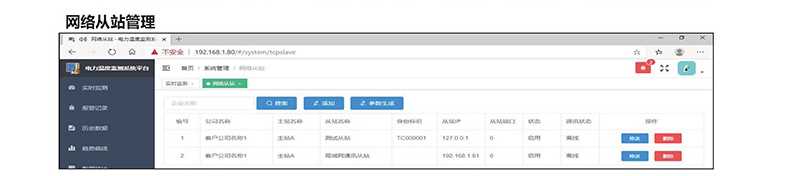

在平台中系统管理的网络从站管理是对网络通讯时每个主站下通讯连接进行身份验证的预先定义功能。

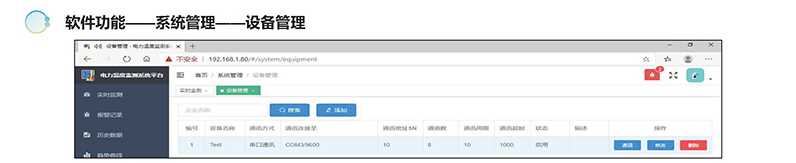

在平台中系统管理的设备管理是对测温主机和测温通道、DI通道在软件中提前定义的管理界面。

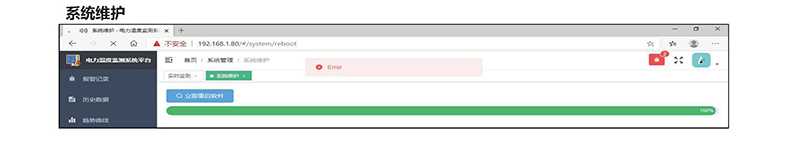

在平台中系统管理的系统维护功能是管理员对系统一些特殊情况进行维护使用的功能,目前版本有重启系统功能。
自主知识产权二十多项
软件设计满足个性化需求,兼容windows,linux系统
功能模块化、功能模块集成化
广泛应用于冶金,化工,陶瓷,热电等行业及中小企业
