煤气在陶瓷行业的应用

2022-04-02

一体式煤气流量计在陶瓷行业上的应用

我司在煤气流量测量方面经过几年的研究实验、现场应用等过程,总结出测量煤气流量计的设计生产工艺。敝司生产的煤气流量计可以说是目前较准确、较经济、较实用的国际先进技术水平的煤 气流量计。已广泛应用于冶金、化工、煤化工等行业,非常适合高炉煤气、焦炉煤气、发生炉煤气 的测量,近几年随着我国陶瓷行业的兴旺。敝司生产的一体式煤气流量计凭借自己强大的优势在陶 瓷行业测量煤气上得到了广泛的发展。

煤气测量应该说有一定的难度,一般煤气输送有安全流速限制,流速低,压力小。同时煤气中 含有一定量的残余煤焦油、粉尘、水。这些杂质极易使测量装置发生粘接和堵塞,使流量测量装置测量精度得不到保证,严重时会使流量测量装置根本无法正常工作。

一、一体式煤气弯管流量计测量优势:

1、煤气中含有一定量的残余煤焦油、粉尘、水。这些杂质极易使测量装置发生粘接和堵塞,使 流量测量装置测量精度得不到保证,严重时会使流量测量装置根本无法正常工作。

一体式煤气流量计结构简单,它的一次传感元件是用九十度标准几何尺寸弯头加工而成,在工 作中所处的位置和其他的弯头是一样的,弯管传感器的两个取压孔在特别脏污流体的作用下也会产 生结疤和堵塞,其堵塞的部位一般在取压孔的根部,因为,从取压孔到差压变送器整个导压管处于 盲室的状态,气体在导压管中是不流动的,随着差压值的增减,气体只是在导压口附近作吞吐,介 质、中的脏污物质容易在在导压口附加积存而形成阻塞。 我们的措施是:

(1)引压管采用向上引管,使水能够流回管道;

(2)在允许的范围内尽可能加大取压孔的孔径;

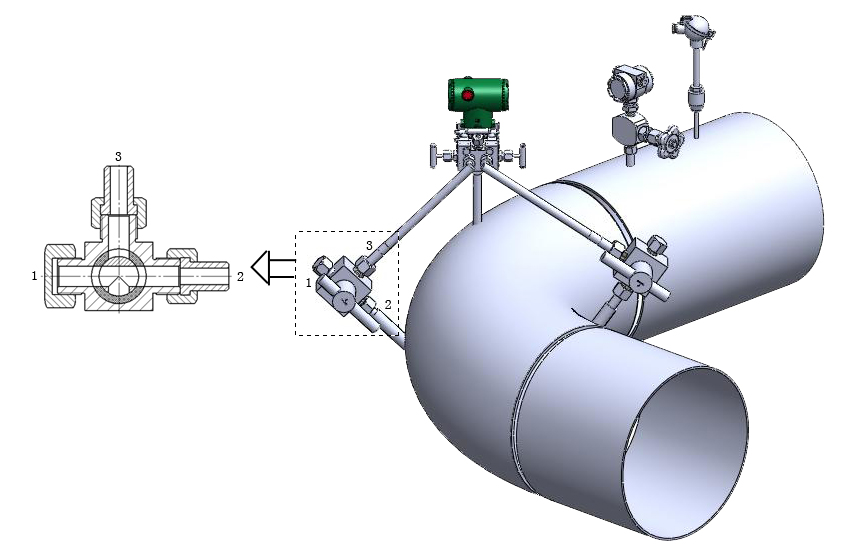

(3)取压孔连接的根部阀选择三通旋塞阀,该阀门有一个工艺孔,方便对取压孔进行必要的疏 通;如下图一,当导压管堵塞时,将三通旋塞阀旋至 1-2 通,将 1 端的螺帽拧下,就可以对堵塞的导 压孔进行通堵,非常方便。

L型

(4)定期用低压蒸汽对取压阀及取压孔进行吹扫、清洗。通过两侧取压孔将低压蒸汽吹入弯管 传感器可以部分清洗传感器对两侧面内壁的结疤,可以在一定程度上改善弯管传感器的工作状态。

虽然结疤和堵塞对于所有的流量测量装置而言都是不可避免的,但是,传感器的抗结疤能力还 是比较强的,弯管传感器就是一个弯头,无任何插入件。二是大孔径的取压孔结疤和堵塞相对是不 容易的。

2、无任何附加节流件或插入件,可大大降低流体在管道内输送的动力消耗,节约能源,尤其对那些 大系统、大管径、低压头的测量对象好处更加明显,解决了用户对压力损失要求的矛盾。

3、煤气中一般含水较多,我们设计的煤气流量计,采用差压流量计上置式,引压管采用自回流结构。 保证测量过程导压管内无积水。保证了测量的稳定和准确。

4、传感器耐磨损,对微量磨损不敏感;

5、可采用直接焊接法进行安装,使现场跑冒滴漏的麻烦得到彻底的解决;

6、 适应性强,适应复杂环境,对高温、粉尘、潮湿、振动、电磁场等不利因素不敏感。量程范围 宽,直管段要求不严格,只需满足前 5D 后 2D 即可精确测量。

7、流量计精度高,重现性好,测量精度可达 1%,重现性精度可达 0.02%,一次安装后,不再需要 重复拆装,因此,其安装精度也能得到保证。

8、流量计主机功能:

(1)、可显示瞬时流量、累积流量、温度、压力、密度等参数。

(2)、补偿模型丰富,可对液体、一般气体、蒸汽、等多种介质进行补偿,当温度传感器、压 力传感器发生故障时,可改用设定温度,压力计算补偿量。

(3)、小信号切除、小流量补足量计量功能。

(4)、具有掉电记录功能,记录仪表每次上电,停电时间,防止用户停电窃汽。

(5)、累积流量、热量日报表、月报表、班报表及年报表。实时趋势曲线显示、历史曲线追忆。

(6)、瞬时流量(可选热量)4~20mA 模拟量输出。

(7)、标准 Modbus RTU 协议,具备 RS-485(标配)或 RS-232 通信接口。

(8)、标准 USB 接口,可通过 U 盘备份组态参数、累积报表、历史数据等。

(9)、仪表具有双重密码保护功能,即供需双方密码,用来保护组态参数,必须同时提供双方 密码才能进入组态界面,进行参数设定。

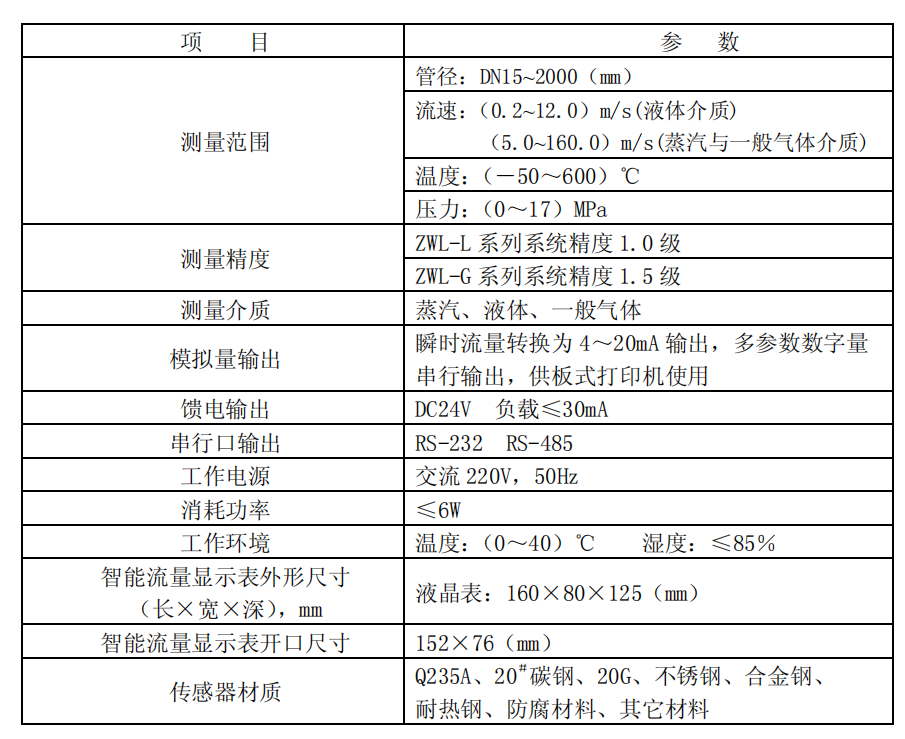

9、技术参数:


二、图片

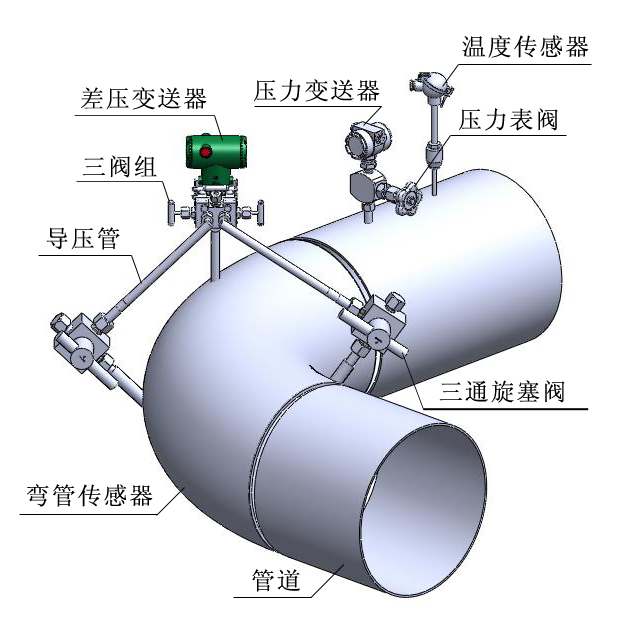

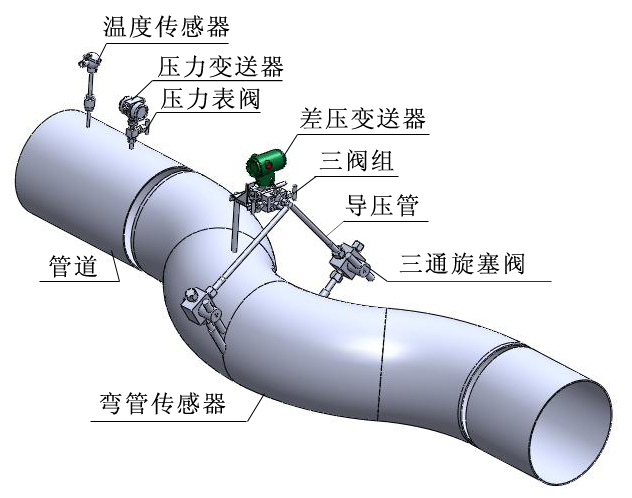

1、产品安装示意图:

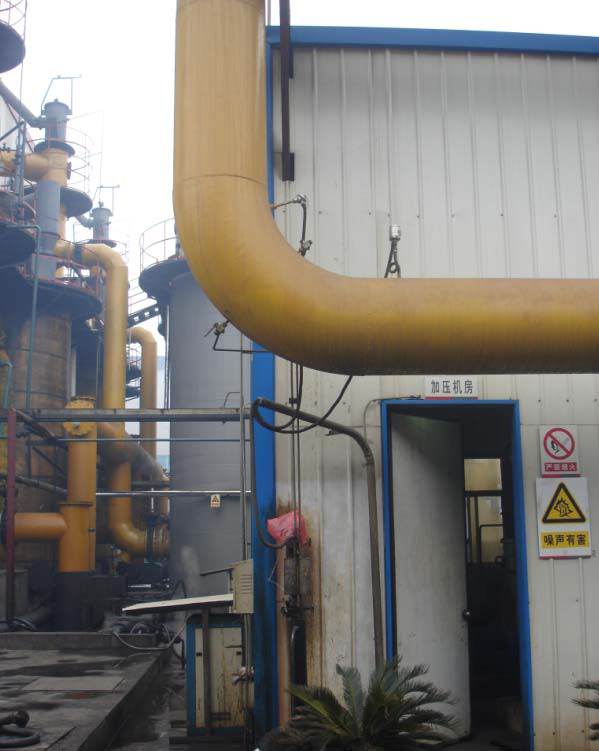

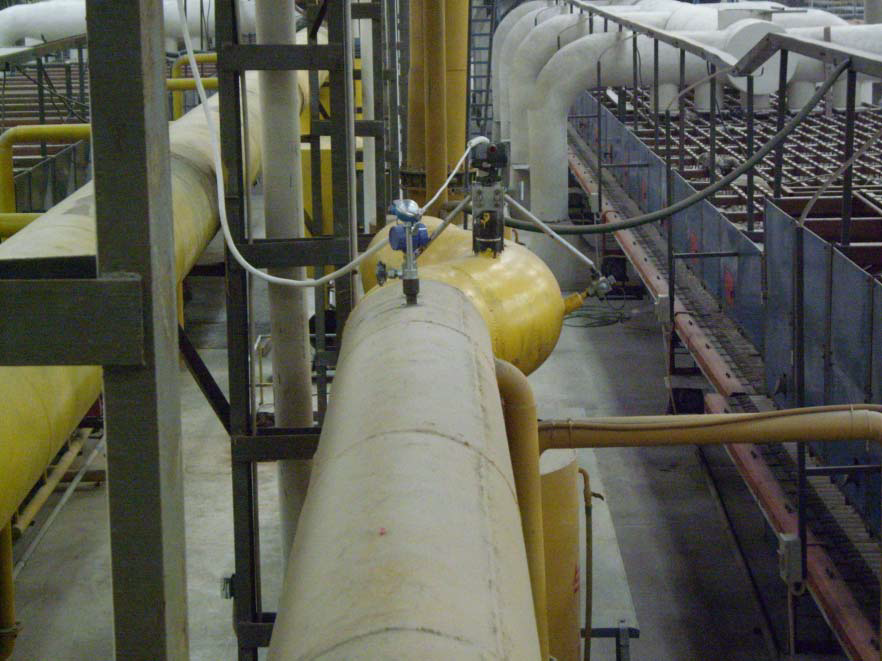

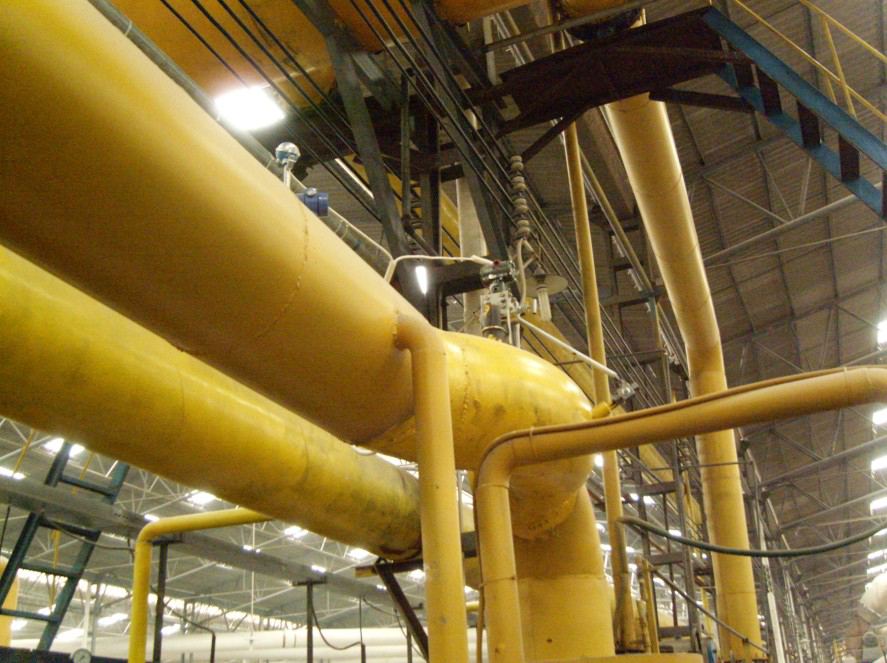

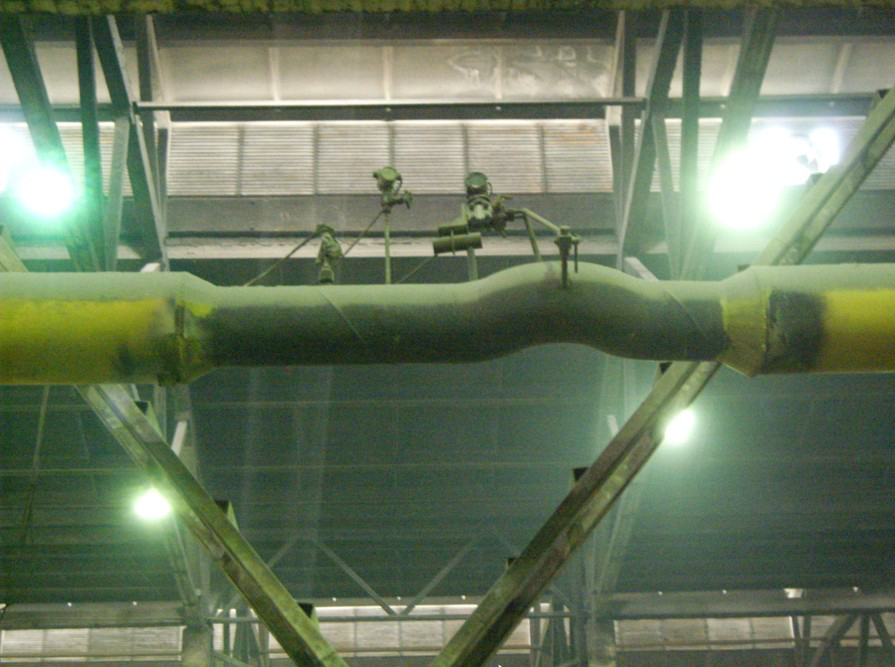

2、现场图片

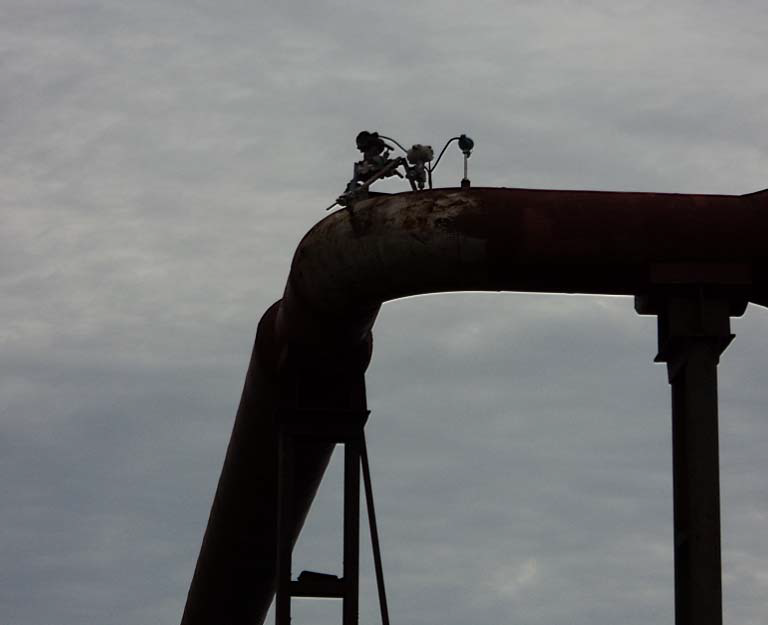

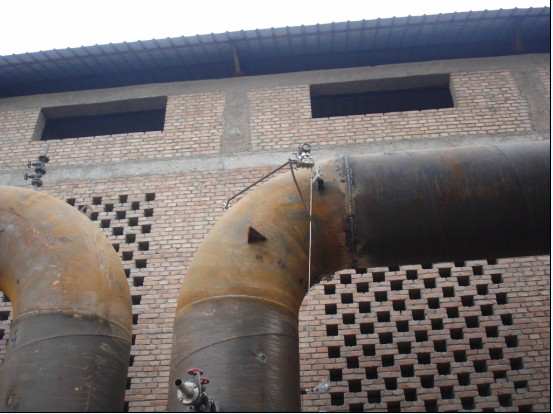

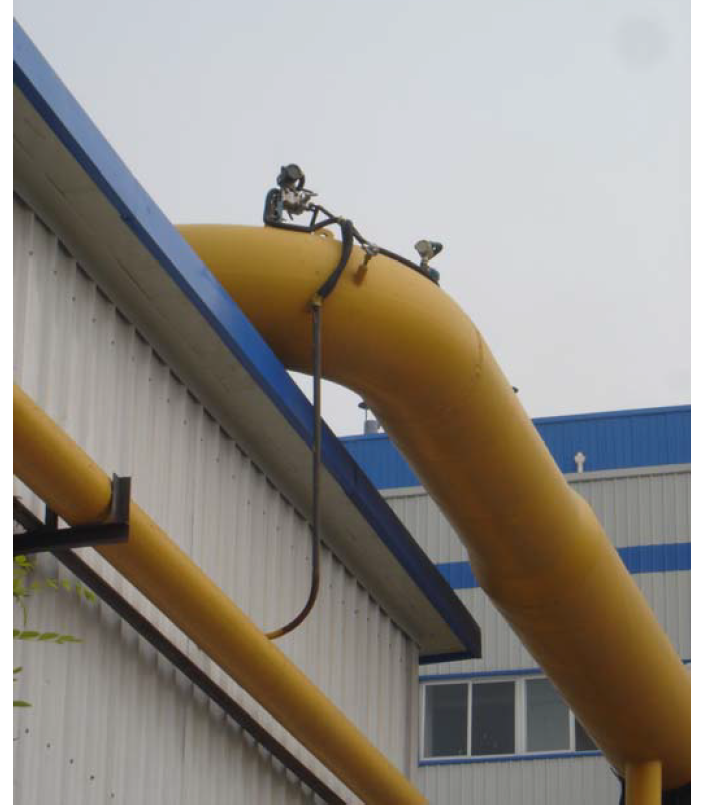

L 型现场图片:

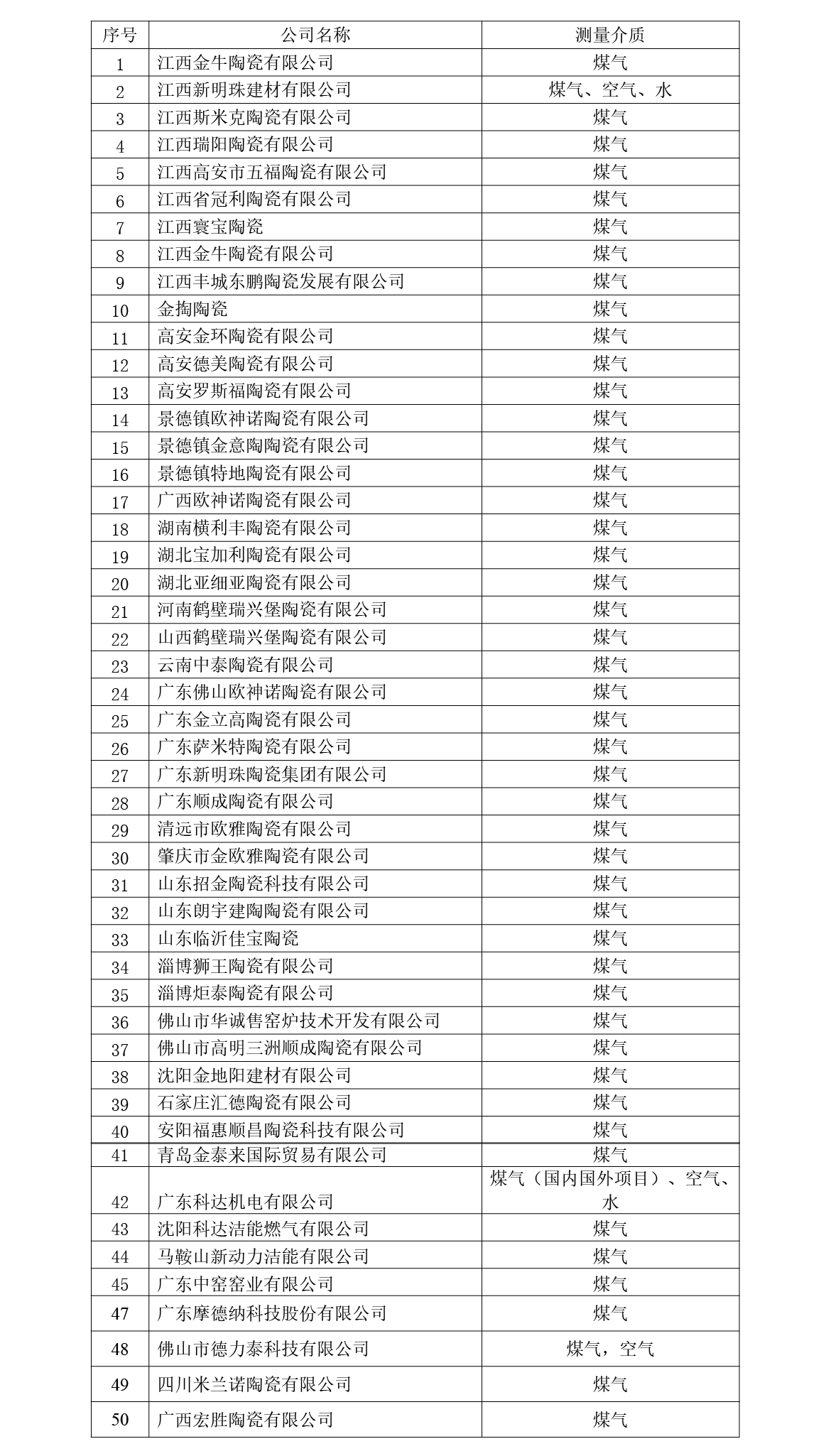

三、陶瓷行业部分用户:
